LED照明材料后起之秀--石墨烯产业发展现状

关键词 LED , 石墨烯|2014-12-06 09:03:46|来源 OFweek 太阳能光伏网
摘要 据IBM的研究人员发现石墨烯材料能大幅降低采用氮化镓(GaN)制造的蓝光LED成本。跟昂贵的SiC或蓝宝石晶圆片、且只能单次使用以长出GaN薄膜的传统方式相比,这种新方法的成本效益...
       据IBM的研究人员发现石墨烯材料能大幅降低采用氮化镓(GaN)制造的蓝光LED成本。

       跟昂贵的SiC或蓝宝石晶圆片、且只能单次使用以长出GaN薄膜的传统方式相比,这种新方法的成本效益要高出许多,而且他们发现以新方法在石墨烯上长出的薄膜质量,高于采用其他基板长出的薄膜。

       对于LED产业来说,这无疑是个大大的喜讯。这个将可以进一步降低LED上游芯片的价格,进而再次打破“价格高”的瓶颈,加速推动LED照明民用市场的普及化。那究竟目前石墨烯这个被行业成为“黑金子”的发展现状如何呢?

       据业内人士如是预测,一秒钟内下载一部高清电影,手机的充电时间缩短到一分钟,这些都有可能在2024年前后实现,靠的仅仅是一个小小的石墨烯器件。

       作为世界上最柔软的坚硬材料,被誉为“黑金子”的石墨烯因其自身优异的秉性近年来渐成材料新宠。中国应如何开发石墨烯这座金矿?

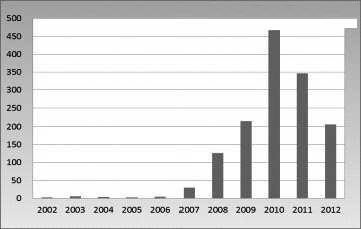

全球石墨烯专利申请量趋势

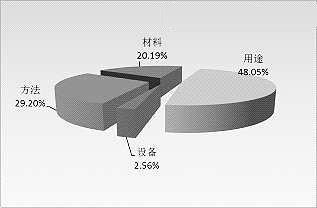

全球石墨烯专利技术类型分布情况

石墨烯技术示意图

       现状:“后起之秀”材料

       石墨烯是一种新型的碳纳米材料,其厚度仅为一个碳原子的厚度(0.34nm),是目前已发现的最薄也最坚硬的材料。近年来,石墨烯备受推崇,源于其优异的物理及电学性质。因其发现,英国的两位科学家2010年获得诺贝尔奖。

       石墨烯电阻率极低,电子迁移的速度极快,可被期待用来发展更薄、导电速度更快的新一代电子元件或晶体管。“此外,由于它几乎是完全透明的,也适合用来制造透明触控屏幕、光板,甚至是高效太阳能电池及超大容量蓄电池。”北京国之专利预警咨询中心总经理于立彪介绍。

       专利分析结果显示,石墨烯相关的专利申请最早出现在2002年,2008年起出现实质性的快速增长。中国在石墨烯技术领域的专利技术产出量最高,占据了总产出量的40.25%;美国占总产出量的22.10%,位列第二;韩国以占总产出量21.18%的比例排名第三。

       “这说明近几年我国石墨烯研发投入力度较大,同时也注重运用专利来保护研发成果,但数量多不代表实力强,我国的石墨烯专利申请主要来源于科研院所和高校,多数还处于实验室研究阶段。”于立彪坦言。

       《报告》显示,全球排名前六位的专利申请人,分别是韩国三星公司、中国科学院、韩国高等技术研究院和韩国科学技术研究院、韩国成均馆大学、美国IBM公司以及个人申请人 Bor Z. Jang。

       不仅如此,中国的石墨烯专利布局也让于立彪深感担忧:“在石墨烯领域我国虽然属于‘后起之秀’,但专利布局不合理,这不利于牵制和制约竞争对手。”

       热点:增强实用性

       对石墨烯产业而言,制备技术是基础。

       根据《报告》,全球石墨烯制备方法的专利申请为471件,涉及的制备方法包括化学气相沉积法、氧化还原法、SiC热分解法、气相/液相剥离法、机械剥离法等。其中,关注度最高的是化学气相沉积法和氧化还原法。
