一种特殊的研磨砂轮散热装置

关键词 研磨 , 砂轮|2018-01-30 11:41:36|行业专利|来源 中国磨料磨具网
摘要 申请号:201711038027.X申请日:2017.10.28国家/省市:中国江苏(32)公开号:107617972A公开日:2018.01.23主分类号:B24B37/34(2...

申请号: 201711038027.X

申请日: 2017.10.28

国家/省市:中国江苏(32)

公开号: 107617972A

公开日: 2018.01.23

主分类号:B24B 37/34(2012.01)

分类号: B24B 37/34(2012.01); B24B 55/02(2006.01)

申请人: 江苏东方砂轮有限公司

发明人: 曹杰; 吴良社

申请人地址:江苏省泰州市姜堰区桥头镇工业集中区


摘要:本发明公开了一种特殊的研磨砂轮散热装置,包括底板,底板的顶端中部设有开关面板,底板的顶部两侧分别设有第一支板和第二支板,第一支板和第二支板一侧的顶部均设有热交换器安装槽,热交换器安装槽内部安装有热交换器,第一支板和第二支板一侧的中部均依次设有储液箱和气体压缩机,储液箱的一侧设有出液阀。本发明通过砂轮由固定圈、散热圈和研磨圈组成,有利于将热量进行传导,使砂轮工作时研磨圈产生的热量可以及时经过散热圈上的散热片传递给导热铝块后,与热交换器内的液态氟利昂进行热交换。


主权利要求

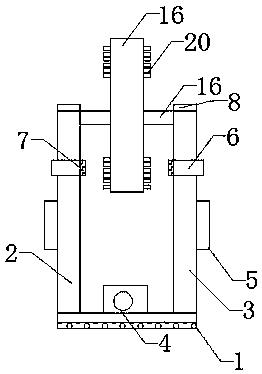

一种特殊的研磨砂轮散热装置,包括底板(1),其特征在于:所述底板(1)的顶端中部设有开关面板(4),所述底板(1)的顶部两侧分别设有第一支板(2)和第二支板(3),所述第一支板(2)和第二支板(3)一侧的顶部均设有热交换器安装槽(21),所述热交换器安装槽(21)内部安装有热交换器(6),所述第一支板(2)和第二支板(3)一侧的中部均依次设有储液箱(5)和气体压缩机(11),所述储液箱(5)的一侧设有出液阀(15),所述储液箱(5)内部安装有液体输送泵(10),所述液体输送泵(10)的出液口通过进液管(13)与热交换器(6)的进液口固定连接,所述液体输送泵(10)的进液口通过管道与气体压缩机(11)的出液口固定连接,所述气体压缩机(11)的进气口通过出气管(14)与热交换器(6)的出气口固定连接,所述气体压缩机(11)的边侧设有散热风扇(12),所述第一支板(2)和第二支板(3)的顶端中部均设有轴承座(8),两个所述轴承座(8)的内部均设有轴承,两个轴承的内圈分别与砂轮轴(16)的两端卡合连接,所述砂轮轴(16)的中部套设有研磨砂轮(17),所述研磨砂轮(17)由固定圈(18)、散热圈(19)和研磨圈(9)组成,所述固定圈(18)内部套设有砂轮轴(16),所述固定圈(18)的外部依次套设有散热圈(19)和研磨圈(9)。
