       申请号: 201320738666.8
       申请日: 2013.11.21
       国家/省市: 中国江苏(32)
       主分类号: B24D 5/10(2006.01)
       授权公告号: 203636653U
       授权公告日: 2014.06.11
       分类号: B24D 5/10(2006.01)
       申请人: 江苏苏北砂轮厂有限公司
       发明人: 王梅; 黄海平; 王训扬; 孙桂林; 韩健
       申请人地址: 江苏省泰州市姜堰区姜堰镇人民北路85号

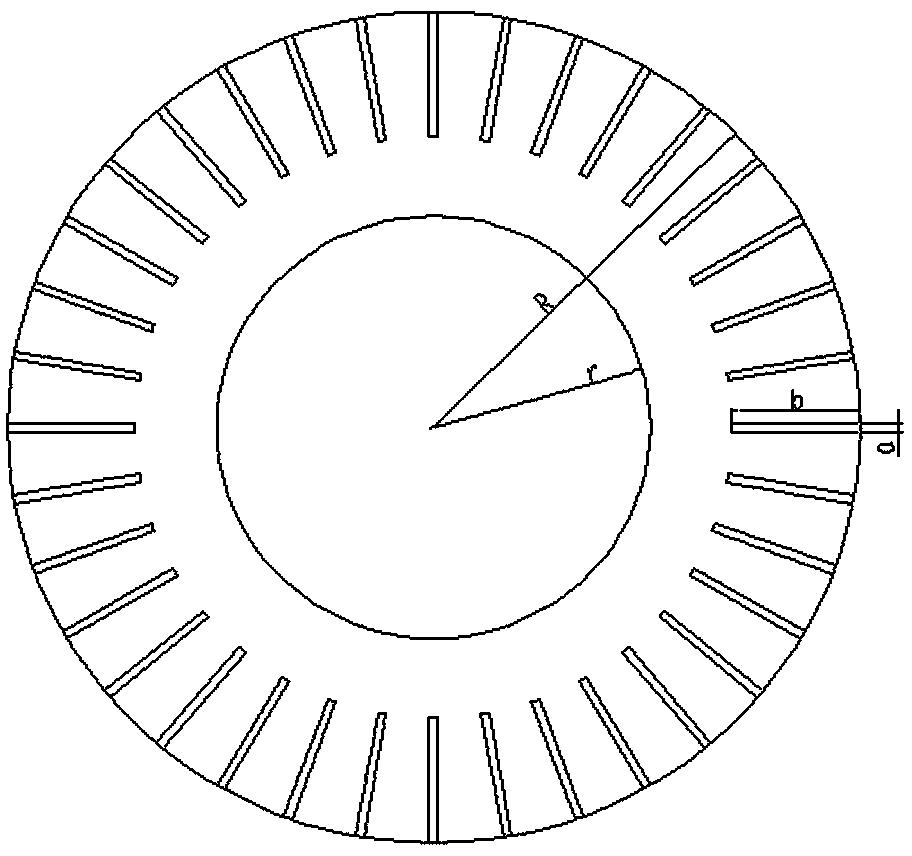

       摘要： 本实用新型公开了一种陶瓷开槽砂轮，在平面砂轮的一个或两个平面上沿径向方向设有均匀分布、形状和大小一致的开口槽，所述开口槽的深度t=1/4～1/3T、宽度a=4～8mm、长度为b=1/2～2/3(R-r),其中R为砂轮半径，r为砂轮孔半径,T为砂轮厚度。本实用新型适应于外径D≥500mm、厚度T≥80mm的各类材质和粒度的陶瓷砂轮。由于开口槽的深度只有砂轮厚度的1/4～1/3，并不影响砂轮的强度和安全性能，砂轮在磨削时散热和排屑效果更好、磨削效果更为理想，减少了修整次数，有效提高了砂轮的使用寿命，特别是磨削一些难磨材料或特殊工件时，效果更为明显。

       主权利要求 1.一种陶瓷开槽砂轮，为平面砂轮，其特征在于在平面砂轮的一个或两个平面上沿径向方向设有均匀分布、形状和大小一致的开口槽，所述开口槽的深度t=1/4～1/3T、宽度a=4～8mm、长度为b=1/2～2/3(R-r),其中R为砂轮半径，r为砂轮孔半径,T为砂轮厚度。
