       优化的刀具设计方案具有关键性的作用

       碳纤维增强复合材料（CFRP）具有极高的强度重量比，并且在极端条件下具有稳定的材料属性，因此在全球航天航空行业内有着广泛的应用。这种材料可以单独使用，也可以与钛板和铝板配合使用。举例而言，波音 787 梦幻客机 80% 的制造材料为复合材料，相当于其重量的 50%，可以减少1,500 张铝板和 50,000 个固定件的使用。与波音 767 相比，可以节省 20% 的燃油消耗。目前，类如胶粘和焊接之类的联接技术还有很多问题；因此，铆接固定技术在实际应用中依然占有主流地位。因为碳纤维材料和金属材料的机械性能有极大的差别，在对紧固孔进行有效的钻孔加工时，需要使用具有高耐磨性和优化槽型的切削刀具产品。

       在加工航天航空行业内的零配件时，多晶金刚石（PCD）刀具要比传统的碳化钨硬质合金刀具有更高的加工效率。一些领先的刀具制造商正在开发并生产 PCD 钎焊钻头产品。这些刀具产品的切削刃采用 PCD 材料，钻体部分为整体硬质合金材料。硬质合金钻体有很好的刚性和尺寸精度，确保钻孔的加工质量，同时具有内部螺旋冷却通道，螺旋式排屑槽可以提高冷却性能和排屑性能，这些特性对钻孔加工是非常必要的。位于功能区的切削刃部分采用 PCD 材料，具有极好的耐磨性，提高加工效率。

       优化的刀具设计具有关键性的作用，在加工先进的航天航空复合材料时可以确保极好的钻孔质量。在刀具尺寸设计中，很多必要因素对钻孔质量都起着重大的影响作用，例如，为了降低切削力而提高刀尖半径的锐度，增大前角等。其它因素还包括，为了减小推进力，以及避免纤维材料的撕裂现象而减小钻尖角度，为了改善毛口高度控制性能而优化刃口设计。机床刀具、主轴及整体刀具的刚性、刀柄、内冷或射流冷却方式，以及钻孔工件材料在刀具设计过程中也都是需要考虑的重要因素。在多数情况下，为了满足客户的不同需求，需要为客户及时提供定制刀具产品。

       刀具开发过程

       为了开发一款高性能的 PCD 刀具产品，应当在考虑综合因素的情况下进行深入的研究。这种开发过程不仅决定了刀具的性能，还对刀具的加工效率和成本起到了重要的影响作用。

       在生产用于复合材料加工的合成金刚石钻头产品时，有 4 种主要技术可以应用：

       - CVD（化学气相淀积）金刚石涂层钻头

       整体硬质合金钻在最后一个工艺经过 CVD 金刚石涂层处理。这是一种成本效益很好的产品，但刃口锐度受到了涂层厚度的影响。此外，因为硬质合金基体部分和金刚石涂层部分的硬度不同，这款产品吸收冲击能量的性能不佳。防崩刃性能也很有限。

       - PCD 镶刃钻头

       圆锥型的 PCD 材料按照特点钻尖槽型烧结至较小尺寸的硬质合金基体之上。然后，将这些半成品钎焊至整体硬质合金钻体之上。为了处理硬质合金和 PCD 联接面之间的高应力问题，这款 PCD 产品在 PCD 材质优化方面受到了限制。后烧结工艺还会导致成本高昂，因为需要去除非功能区的金刚石材料，还要增加内部冷却孔。

       - PCD 纹络钻头

       在整体硬质合金棒料之上预先加工的槽内填入 PCD 粉末原料，然后经过高温高压处理形成 PCD 排列结构。在经过高温高压过
程之后，对棒料进行剪切后钎焊至钻体之上，最后按照规定槽型进行磨削处理。这种 PCD 纹络技术可以制造复杂槽型，以及具有高正前角外形的刀具产品；与 PCD 镶刃刀具产品相比，只需较少的磨削处理。这种刀具受到尺寸限制，因为要对复杂 3D 槽型进行高温高压处理。此外，因通常需要使用高钴成分的材料，因此也降低了 PCD 材料的硬度和耐磨性。

       - PCD 钎焊钻头

       最成熟的 PCD 钻头加工技术为 2D 技术（例如 PCD 扁钻） 对于较小尺寸刀具，可以使用一种特殊的硬质合金和 PCD 夹层材料；对于较大尺寸刀具，可以使用纯 PCD 钻尖材料。这款产品在槽型方面有严重的缺陷，因为很难增加一个用于复合材料加工的前角。3D 钎焊需要多个所需材质的 PCD 刀座，并且微观结构应按照设计切割为螺旋形状。在整体硬质合金钻头上应磨削出一个对应的螺旋槽，以安装 PCD 刀片。与 PCD 镶刃产品相比，这款 3D 钎焊产品只在功能区采用 PCD 材料，大大增加了加工性能。这项 3D 钎焊技术被用于开发本文所述的 PCD 测试钻头。

       选择 PCD 材质的另一个重要因素是金刚石材料的机械加工性能。机械加工性能是通过计算由不同 PCD 原材料制成相同刀具的时间评定的。重点关注各个制造步骤，包括 PCD 刀盘的腐蚀和 PCD 材料的磨削。了解机械加工性能测试结果请参看表一中的测定等级。机械加工性能越好，等级就越高，制造时间就越短，成本也就越低；这与在开发一款具有竞争性的刀具产品时，刀具性能的重要性是一样的。

       PCD 钎焊

       本文中介绍的刀具产品需要将 PCD 螺旋切片钎焊至碳化钨刀体上，选用的钎焊技术应避免处于亚稳态的多晶金刚石石墨化，还需要将 PCD 与碳化钨进行粘结处理。这需要采用高效的钎焊技术。高效的钎焊材料通常包括高熔点聚合物材料，如钛材料。钎焊温度因此很高，对金刚石相的稳定性有负面影响。为了避免石墨化，在钎焊过程中应避免氧化环境。最新的技术包括氩气环境中的感应钎焊，以及真空钎焊。

       优化的刀具槽型

       在对复合材料/钛材料层叠板进行钻孔加工时，选择优化的刀具槽型非常困难，因为这两种材料在切削过程中表现出不同的特性。CFRP 材料的钻孔加工通常需要大螺旋角和长切削刃，因为碳纤维应当沿着切削刃发生剪切作用。长切削刃通过小钻尖角而实现。此外，CFRP 材料的钻孔加工还应降低轴向力，以避免在退刀时发生加工材料层裂现象。这些特点可以形成非常锋利的切削刃槽型，同时也减小楔块角度。后角可以高达 20 度，螺旋角约为 30 度。钛材料的切削原则上也可使用锋利的切削刃，但与 CFRP 材料的钻孔加工相比，需要一个更加稳定的楔块角。钛材料加工中的刀具后角通常在 8-14 度之间的范围。与钢材料加工相比，这些后角通常更大（在本文展示产品中约为 12 度），因为后刀面上的热量应当尽可能降低，一减少刀侧面磨耗的形成。大后角与典型的 30 度螺旋角结合应用时，会明显降低切削刃的强度。螺旋角已减小至 15-20 度范围，从而可对大后角做出平衡。本文展示的这项制造工艺可以根据所需刀具槽型，选择不同的螺旋角。这是本文展示工艺的主要优势之一，因为普通的 PCD 刀尖镶刃刀具允许使用的最大螺旋角仅为 8 度。

       为了实现孔径紧密公差，钻尖应当具备卓越的自定中心性能，这一点是绝对必要的。从另一个角度而言，钻尖角度对毛刺的形成也起到重要的影响。我们知道，钻尖角在低于 90 度或高于 150 度时，可以帮助降低钻孔出口处的毛刺高度。因此，钻尖角为 155 度的钻头适合钛材料加工的需求，但定中心性能不好。所以，推荐使用双钻尖角设计方案，其中内部钻尖角为 130 度，外部钻尖角为 155 度。与普通应用的长切削刃钻头相比，这款钻头产品的整体钻尖高度较低。因此，第三条和第四条刃带可以很快接触材料，有益于形成更紧密的孔径公差。
       这款展示的钻头产品另一个优势在于其具备内冷性能。在对纯 CFRP 板材进行钻孔时，在压缩空气的作用下，内冷孔可以促进 CFRP 切屑经钻头排屑槽快速排出。在对 CFRP/钛层叠板材料进行加工时，可以通过密封的内部冷却通道进行微量润滑（MQL），在促进润滑的同时还可以降低在钛材料加工中形成的高热，因为这种材料的热传导率较低。在使用 PCD 刀具进行钻孔加工时，微量润滑是绝对必要的；否则切削刃部位形成的高热会导致石墨化，或相应形成碳化钛。这种反应会形成排屑槽部位出现化学磨耗，最终会导致排屑槽内的 PCD 材料崩裂。

       实验性研究

       这款开发的 PCD 刀具产品经过了实验性测试，目的在于评估在规定应用中最合适的 PCD 材质和刀具槽型。测试过程中的刀具设置和切削参数如下。

       - 测试刀具

       PCD 钎焊钻头，直径为 11.113 毫米（7/16 英寸），三种不同的 PCD 材质（G4、KD1415，和 KD1425），未经涂层处理相同槽型的钻头。

       - 测试材料

       测试材料包括一块厚度为 8.7 毫米（0.342 英寸）的购置 CFRP 板材（Isocarbon 3k），并与一块 厚度为 10.8 毫米（0.425 英寸）的 Ti-6Al-4V 板材牢固地层叠在一起。使用测试刀具进行通孔加工，从 CFRP 侧进刀，从钛板侧出刀

       - 机床刀具及冷却剂

       一台 CNC 加工中心（Heckert CWK 400），水平主轴，主轴贯通式微量润滑方式（Vascomill MMS FA2）。

       - 切削参数

       切削速度为 20 米/分钟（65 SFM），进给率为 0.05 毫米/转（0.002 ipr），同时适用于 CFRP 和钛材料加工。不使用啄钻加工法。

       - 刀具检测

       为了监控刀具磨损过程，在完成 4 个孔的钻孔加工后，使用显微镜对钻头进行检测。在完成 24 个孔的钻孔加工后，在扫描电子显微镜下观察刀具的磨耗结构。

       - 钻孔测量

       在完成所有加工测试后，对测试材料进行清洗和标注。对所有钻孔进行检测。对 4 个孔的内部进行直径测量（两个在 CFRP 板材的进口处和出口处附近，两个在 钛板材的相同位置）。同时还对钛板材底部出口孔表面的毛刺高度进行测量。

       结果及分析

       超长、可预测，以及稳定的使用寿命是决定刀具产品是否能够赢得客户的主要因素。在对 CFRP/Ti 复合基体材料进行钻孔加工时，为了获得满意的钻孔质量，必须同时满足几个要求。钻孔尺径为紧公差尺寸，以安装紧固件，钻孔出口处的毛刺高度必须符合规定要求，以减轻或避免去毛刺工序。为了避免因刀具突变失效而导致的钻孔损坏，并尽力维护刀具的可修磨性，钻尖的崩刃现象必须尽可能降低，并对其进行监控。以下标准被用来作为确定测试刀具是否已达到使用寿命极限：

       a）钻孔尺寸公差为 11.113 + 70 微米（H10）；

       b）毛刺尺寸为 0.2 毫米；

       c）出现钻尖崩刃

       测试表明，PCD 钻头在使用寿命即将结束时的主要失效模式是钻尖出现崩刃；。

       硬质合金钻的失效模式表现为毛刺高度超限。在这次测试中，所有钻孔都符合钻孔质量要求。

       钻孔尺寸

       图一显示内容为测试 PCD 刀具的钻孔加工尺寸。在对每个钻孔检测时，孔径的测量位置选择在 4 个不同的位置；2 个在 CFRP 板材部位，2 个在钛板材部位；分别对应在钻孔进口表面和出口表面。

       可以看出，位于钛板材部位的钻孔质量非常好，尺寸在规定公差值的中间范围，上下浮动范围很小，为10 微米。钛板材钻孔入口处和出口处的尺寸非常接近。但在 CFRP 板材部位，钻孔入口处和出口处的孔径差较大。这种现象是因为在排屑过程中，切屑对钻孔避刮擦造成的结果。对于减少切屑的刮擦，以及增加钻孔尺寸的一致性而言，提高切屑控制性能是非常必要的。仅仅依靠刀具设计而提高切屑控制性能是非常困难的。在加工实践中，一种成熟的工艺是增加啄钻操作，或是通过振动支持钻孔操作，以实现控制切屑长度并减弱切屑刮擦效果。

       测试结果表明，在此展示的新型钻尖产品可以加工出 H10 公差等级的钻孔尺寸。在优化加工条件以及加工过程稳定的情况下，甚至可以实现 H8 公差等级的钻孔尺寸。不能证明钻孔质量与切削刃材料有必然关系。相同钻尖槽型的 PCD 钻头和硬质合金钻头的钻孔加工质量是相似的。

       毛刺

       在探讨与毛刺高度控制和磨损结构相关的钻孔结果时，可以清晰地看到不同切削刃材料产生的不同结果。图二显示内容为一款硬质合金刀具和两款 PCD（KD1415 和 G4 材质）刀具钻孔加工时毛刺高度的发展过程与钻孔数的对比情况。

       可以看出，硬质合金钻仅完成 14 个钻孔加工之后，在钛板材出口处的毛刺高度就明显增加；而两款 PCD 刀具在加工过程中，首次出现毛刺超过规定的钻孔分别是第 57 个钻孔和第 117 个钻孔。

       从理论上讲，毛刺高度的发展过程与刀具钻尖部位的磨耗紧密相关。这一点可以在硬质合金刀具和 PCD 刀具的对比中显明，因为这两种材料的硬度有很大的不同；所以，PCD 刀具钻尖处的磨耗发展过程较慢。与硬质合金钻相比，PCD 钻的钻尖磨耗要少得多。这三种 PCD 材质的磨耗发展情况区别很小。PCD 材质的主要磨耗类型为切削刃/钻尖部位的崩刃。

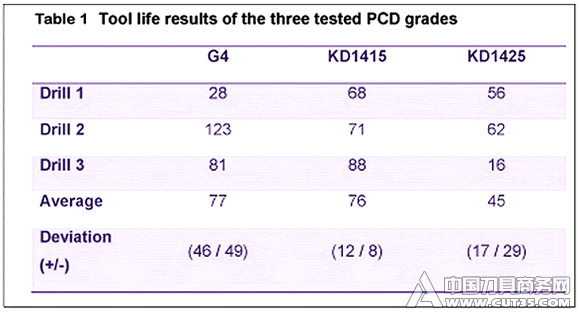

       表格一对这三种 PCD 测试材质的刀具寿命做了综合对比。可以看出，G4 和 KD1415 材质在刀具平均寿命方面非常相似。KD1415 在刀具使用寿命的稳定性方面表现更好，并且因为机械加工性能更好，可以减少制造成本。因此在本文所述的加工应用中，被选为最适宜的材质。

       结论

       我们开发了三款采用不同 PCD 材质以及优化槽型的 PCD 整体硬质合金钎焊钻头产品，并对这些产品进行了测试。测试结论如下：

       1）在 PCD 刀具制造过程中，3D 钎焊技术允许刀具采用灵活的螺旋角角度，因此也可以采用大前角设计方案。与 PCD 镶刃产品相比，3D 钎焊产品因为去除了刀具功能区表面的 PCD 材料，所以具有更好的机械加工性能；

       2）这款开发的 PCD 钻产品采用优化的刀具槽型（双钻尖角度、螺旋槽、内部螺旋冷却通道、大前角），因此可以加工高质量的钻孔（钻孔尺径及毛刺高度控制）。

       3）与未经涂层处理的整体硬质合金钻相比，PCD 钻在使用寿命方面有显著的改善。

       4）所有测试 PCD 刀具有相同的磨损形态，从前刀面出现细微裂缝开始，最终会因钻尖崩刃导致突变性失效。

       5）在刀具寿命稳定性和机械加工性能方面，KD1415 要比 G4 和 KD1425 材质有更佳的表现。所以，KD1415 是最适合本文所述加工应用的材质。
