一种磨削功率与能耗智能监控系统及决策方法

关键词 磨削|2018-03-20 09:43:07|行业专利|来源 中国磨料磨具网
摘要 申请号:201711087573.2申请日:2017.11.08国家/省市:中国山东(37)公开号:107756250A公开日:2018.03.06主分类号:B24B49/16(2...

申请号: 201711087573.2

申请日: 2017.11.08

国家/省市:中国山东(37)

公开号: 107756250A

公开日: 2018.03.06

主分类号:B24B 49/16(2006.01)

分类号: B24B 49/16(2006.01); B24B 49/00(2012.01); G06F 17/50(2006.01); G01L 3/24(2006.01)

申请人: 山东理工大学

发明人: 田业冰; 范硕; 李琳光; 程祥; 吕哲; 李学伟

申请人地址:山东省淄博市高新技术开发区高创园A座313室


摘要: 本发明公开一种磨削功率与能耗智能监控系统及决策方法,属于机床监控技术领域。针对当前实际磨削加工实践中,主要通过看磨削火花与听磨削声音的经验方式来判断磨削状态、设定和调整磨削参数的现状,发明了一种磨削功率与能耗智能监控软件和硬件系统、大数据分析与决策系统以及方法,实现对磨削过程中功率与能耗的实时监控与分析,具有磨床、磨具、工作液性能比较与分析以及磨削加工策略与工艺参数优化功能。通过比较实时磨削功率与判定临界功率阈值下限P1和上限P2的大小关系,判断磨削状态,实现对磨削过载、磨具钝化、磨削烧伤有效分析与预判。本发明可应用到磨料、磨具与磨削相关制造行业,促进实现高效率、低能耗、智能生产。


主权利要求

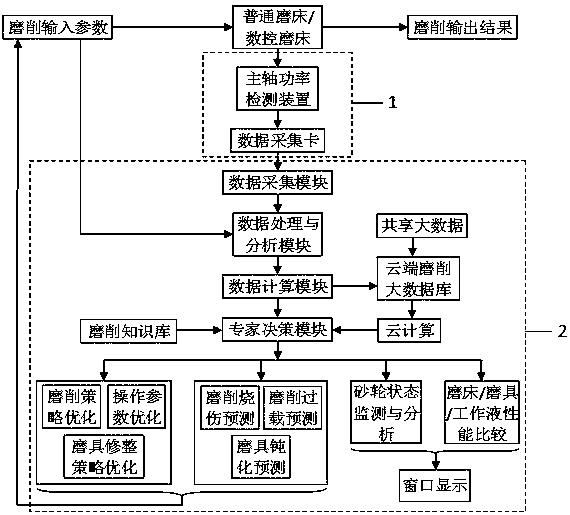

所发明的磨削功率与能耗智能监控系统,其特征在于:包括硬件系统-1和软件系统-2;所述硬件系统-1包括主轴功率检测装置和数据采集卡;所述软件系统-2包括数据采集模块、数据处理与分析模块、数据计算模块、磨削知识库、共享磨削大数据库、专家决策模块、功能模块;所述主轴功率检测装置用于检测磨床主轴瞬时功率,并将主轴功率检测信号传送到数据采集卡;所述数据采集卡用于采集功率传感器测量信号,并将模拟信号转化为数字信号,通过数据接口传递至计算机;所述数据采集模块用于采集数据采集卡传输过来的数字信号;所述数据处理与分析模块用于主轴功率检测信号的滤波处理、特征提取;所述数据计算模块用于所输入磨削参数条件下的磨削功率与磨削能耗计算与分析;所述磨削知识库是磨削加工中知识数据库,用于常规磨削加工的数据分析与专家决策;所述共享磨削大数据库是磨料磨具生产企业、磨削工作液生产企业、磨削加工企业以及磨削研究机构所共享的分析数据,用于大型企业生产制造或特殊磨削加工的大数据分析与决策;所述专家决策模块用于比较监测实时磨削功率与预定功率临界阈值的大小关系,对当前磨削加工状态进行判断和评估;所述预定功率临界阈值是通过利用云计算和大数据分析现代信息技术从磨削知识库和云端磨削大数据库分析与计算取得;所述功能模块包括操作参数优化、磨具修整策略优化、磨削过载预测、磨具钝化预测、磨削烧伤预测、磨具状态监测与分析、磨床/磨具/工作液性能比较。
