申请号: 201720505055.7

申请日: 2017.05.09

国家/省市:中国长春(82)

主分类号:B24B 1/04(2006.01)

授权公告号:206998465U

授权公告日:2018.02.13

分类号: B24B 1/04(2006.01); B24B 21/00(2006.01); B24B 21/22(2006.01)

申请人: 吉林大学

发明人: 刘强; 李玉强; 王翠; 孙宇; 潘胜利

代理人: 张超

代理机构:北京润川律师事务所(11643)

申请人地址:吉林省长春市人民大街5988号吉林大学南岭校区

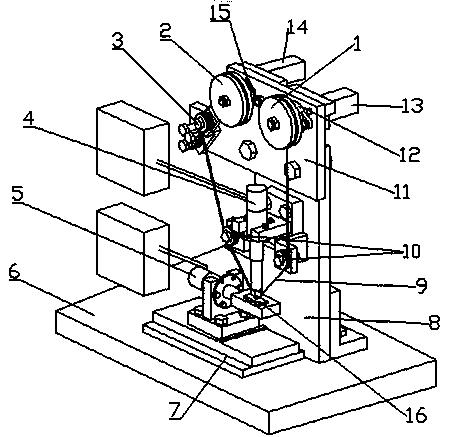

摘要： 本实用新型公开了一种用于磨削硬脆材料二维超声振动砂带磨削装置，属于加工领域。其包括：二维超声振动部分、砂带传动部分、基板、移动平台和工作台。二维超声振动部分固接在基板和移动平台上，砂带传动部分固接在基板上，基板和移动平台固接在工作台上。构成二维超声振动部分的纵向超声振动系统与横向超声振动系统产生的超声振动相互耦合，能够形成椭圆形状的超声振动，通过柔性砂带进给进而在被加工工件表面形成螺旋形的磨削轨迹。本实用新型有效解决了二维超声振动易产生相互干涉的缺陷，装置结构简单、性能可靠，大大改善了硬脆材料的加工效果。

主权利要求

一种用于磨削硬脆材料二维超声振动砂带磨削装置，包括：二维超声振动部分、砂带传动部分、基板、移动平台和工作台；其特征在于：二维超声振动部分固接在基板和移动平台上，砂带传动部分固接在基板上，基板和移动平台固接在工作台上。
