申请号: 201720535137.6

申请日: 2017.05.15

国家/省市:中国深圳(94)

主分类号:B24D 5/04(2006.01)

授权公告号:206883465U

授权公告日:2018.01.16

分类号: B24D 5/04(2006.01); B24D 5/12(2006.01)

申请人: 深圳市二砂深联有限公司

发明人: 李凯; 韦球; 赖天忠; 翁朝阳; 徐磊; 千雁菊

申请人地址:广东省深圳市龙岗区龙岗宝龙大道6号

摘要：本实用新型提供一种切磨两用的树脂砂轮，包括：相对设置的一第一玻璃纤维网格布层和一第二玻璃纤维网格布层；以及，一第一磨料层，设置于所述第一玻璃纤维网格布层与所述第二玻璃纤维网格布层之间。本实用新型所述的切磨两用的树脂砂轮既可以用于切割，也可用于修磨加工。

主权利要求

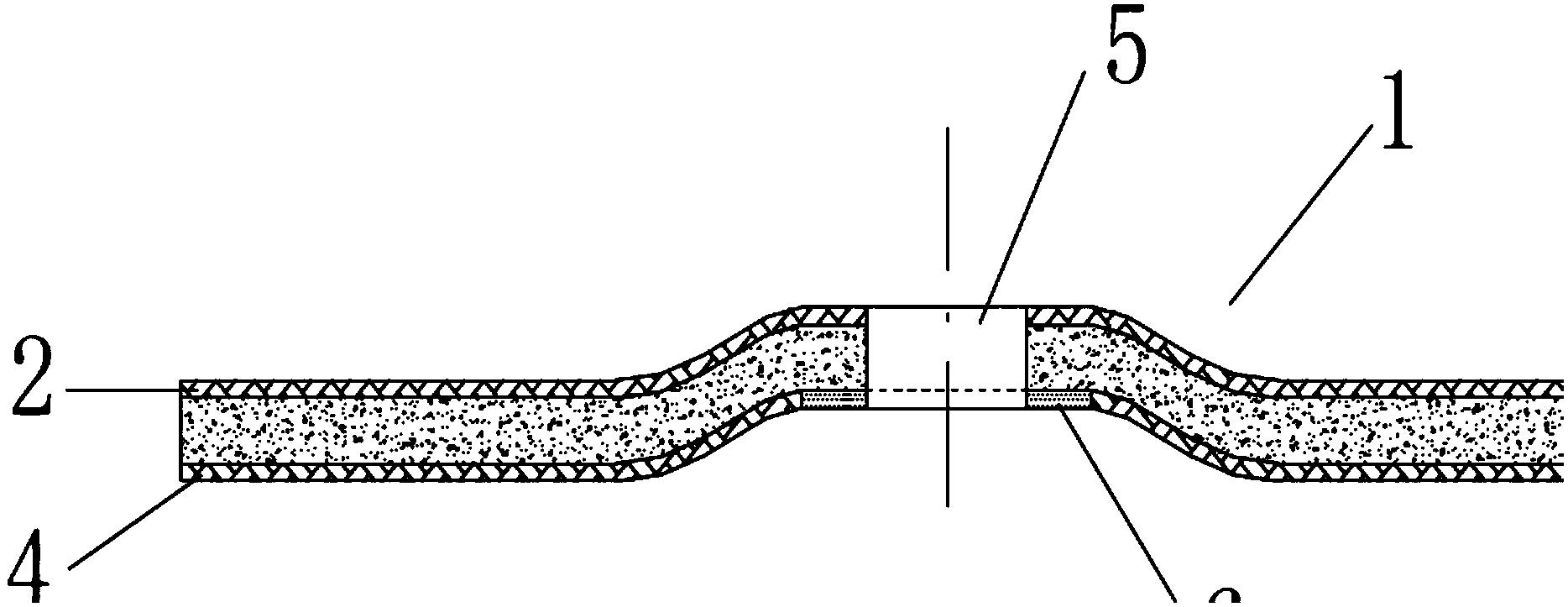

1.一种切磨两用的树脂砂轮，用于切割和打磨，其特征在于，所述切磨两用的树脂砂轮包括：相对设置的一第一玻璃纤维网格布层和一第二玻璃纤维网格布层；以及，一第一磨料层，设置于所述第一玻璃纤维网格布层与所述第二玻璃纤维网格布层之间；其中，所述切磨两用的树脂砂轮为中心具有一通孔的圆环形，在所述通孔处设置一定位环；所述切磨两用的树脂砂轮以所述定位环的直径为界，分为中心区和边缘区，所述中心区向所述切磨两用的树脂砂轮的一表面突出，并且，所述中心区与所述边缘区通过一过渡段连接；所述过渡段的一第一表面与所述边缘区的一第一表面之间通过一第一圆弧连接，所述过渡段的所述第一表面与所述中心区的一第一表面之间通过一第二圆弧连接；所述第一圆弧的半径R1范围为1.5～13mm，所述第二圆弧的半径R2范围为1.5～12mm；所述过渡段的一第二表面与所述中心区的一第二表面之间通过一第三圆弧连接，所述过渡段的所述第二表面与所述边缘区的一第二表面之间通过一第四圆弧连接；所述第三圆弧的半径R3范围为1.5～6mm，所述第四圆弧的半径R4范围为1.5～18mm。
