申请号: 201720427086.5
申请日: 2017.04.21
国家/省市: 中国广东(44)
主分类号: B24D 5/06(2006.01)
授权公告号: 206383058U
授权公告日: 2017.08.08
分类号: B24D 5/06(2006.01)
申请人: 东莞市创盈磨具有限公司
发明人: 于正正
代理人: 刘玉珍
代理机构: 东莞市科安知识产权代理事务所(44284)
申请人地址: 广东省东莞市横沥镇石涌村金马路3号三楼

摘要： 本实用新型公开了一种外倒角砂轮，属于磨具磨料技术领域，包括磨削层(1)、耐高温层(2)、耐磨层(3)、磨削块(4)、通孔(5)、加固层(6)和出屑槽(7)，所述磨削层(1)的下表面设置耐高温层(2)，磨削层(1)的上表面设置耐磨层(3)，磨削层(1)、耐高温层(2)和耐磨层(3)复合为一体并形成磨削块(4)，3～5个加固层(6)通过设置在中心的通孔(5)连接。该实用新型提供的外倒角砂轮，设计合理，结构简单，使用简单，磨削程度好，不易烧伤工件，工件废品率低，后续维修简单，使用寿命长久。

主权利要求

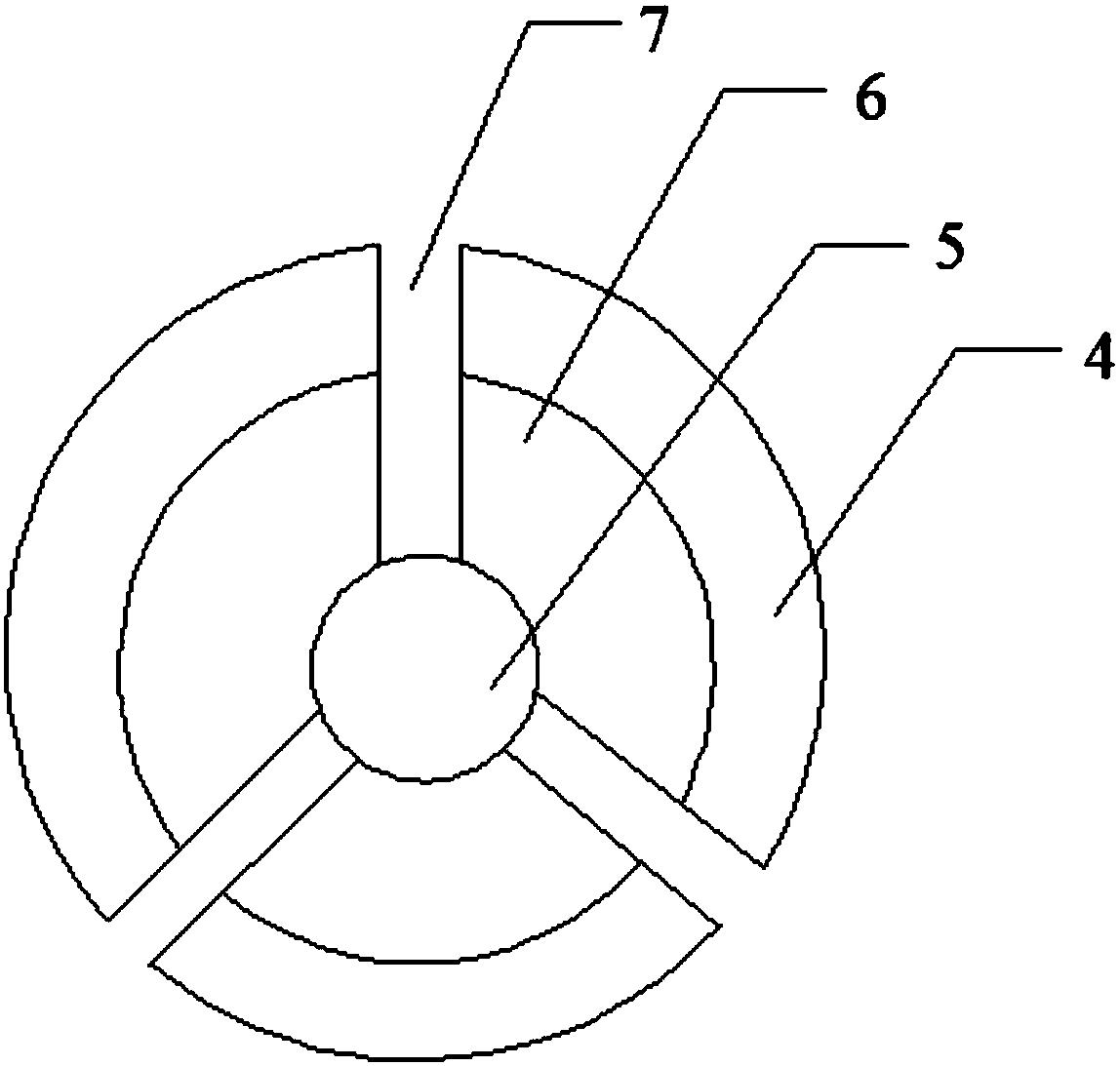

1.一种外倒角砂轮，其特征在于，包括磨削层(1)、耐高温层(2)、耐磨层(3)、磨削块(4)、通孔(5)、加固层(6)和出屑槽(7)，所述磨削层(1)的下表面设置耐高温层(2)，磨削层(1)的上表面设置耐磨层(3)，磨削层(1)、耐高温层(2)和耐磨层(3)复合为一体并形成磨削块(4)，3～5个加固层(6)通过设置在中心的通孔(5)连接，加固层(6)的外表面设置磨削块(4)，每两个加固层(6)之间形成一个出屑槽(7)；所述磨削层(1)、耐高温层(2)、耐磨层(3)、磨削块(4)、通孔(5)、加固层(6)和出屑槽(7)一体成型；所述通孔(5)的横向横截面为圆形；所述加固层(6)的横向横截面为扇形；所述每个磨削块(4)的规格相同；所述加固层(6)的规格相同；所述出屑槽(7)的纵向横截面为矩形。
