       申请号: 201420788895.5
       申请日: 2014.12.15
       国家/省市: 中国江苏(32)
       主分类号: G01B 5/12(2006.01)
       授权公告号: 204286312U
       授权公告日: 2015.04.22
       分类号: G01B 5/12(2006.01)
       申请人: 江苏苏北砂轮厂有限公司
       发明人: 严光华; 周顺珠; 王训扬; 孙韵
       申请人地址: 江苏省泰州市姜堰区姜堰镇人民北路85号

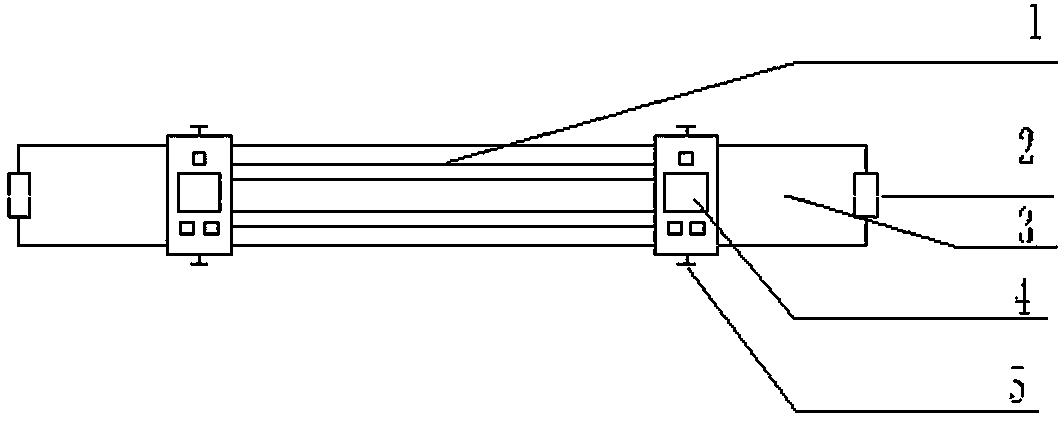

       摘要： 本实用新型公开了一种砂轮大孔径检测器具，其改进之处在于所述检测器具包括三根硬质合金杆，两根为外杆，一根为内杆；外杆为两根相同长度且与内杆配合的上平面内侧带有对称凸棱的空心杆，内端安装固定一只长度电子显示器，外端立式装配有圆柱形滚轮。内杆为上下对称开槽的长方形杆，插入外杆内以机械间隙配合滑动且滑动至任一位置可以用锁紧螺帽锁紧为一个固定整体。本实用新型设计合理、结构新颖、制作简便，测量范围广，轻便快捷。两个可滑动的外杆加大了测量范围，在外杆的外端立式装配有圆柱形滚轮，既能保证测量时的方便，又能在磨损的情况只需更换滚轮即可，不需要重新制作整个检测器具，经济实用性强。

       主权利要求 1.一种砂轮大孔径检测器具，其特征在于所述检测器具包括三根硬质合金杆，两根为外杆，一根为内杆，杆身材质为硬质合金钢；所述外杆为两根相同长度且与所述内杆配合的上平面内侧带有对称凸棱的空心杆，内端安装固定一只长度电子显示器，外端立式装配有圆柱形滚轮，杆长为L1；所述滚轮材质为耐磨硬质合金钢；所述内杆为上下对称开槽的长方形杆，杆长L2，所述内杆插入外杆内以机械间隙配合滑动且滑动至任一位置可以用锁紧螺帽锁紧为一个固定整体。
