申请号：

CN202121928413.8

申请日：

2021.08.17

国家/省市：

41(河南)

授权公告号：

CN215655658U

授权公告日：

2022.01.28

主分类号：

B02C23/02

分类号：

B02C23/02;B02C19/00

申请人：

三门峡鑫宇磨料磨具有限公司

申请人地址：

472000 河南省三门峡市陕州区原店镇寨根村

发明人：

贺万关

当前权利人：

三门峡鑫宇磨料磨具有限公司

代理人：

李丽平

代理机构：

北京慧博知信知识产权代理事务所(普通合伙) 11458

范畴分类：

26B

当前状态：

有效

摘要: 本实用新型公开了刚玉砂生产用防堵塞型巴马克破碎装置，包括机体，所述机体的顶端设置有进料口，且进料口的外围焊接有支架；本实用新型中，通过控制面板开启支撑盘上的电机，促使电机的输出端带动轴杆转动，进而轴杆一端的两个拨料板在其边缘处切面的作用下流畅的在送料斗内旋转，使得置于送料斗中的石料能够受到拨料板的持续搅动，直至石料在搅动过程中进入支撑盘的下料口中，进而石料因自身重力的作用下压迫封堵下料口的缓冲盘，使得缓冲盘压缩T型柱表面的弹簧，直至石料由缓冲盘边缘处设置的下料嘴落入机体的进料口，实现石料的逐量进料，避免石料在机体的进料口处过度聚集而发生堵塞的情况。

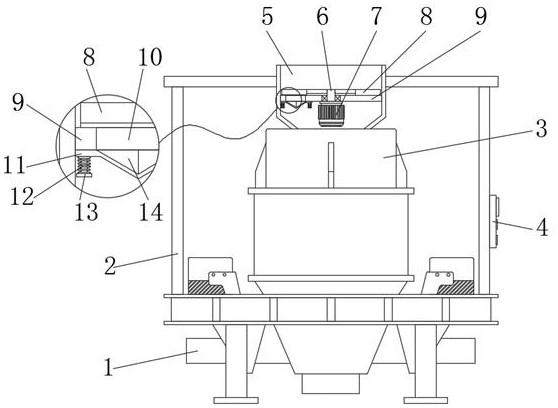

主权利要求: 1.刚玉砂生产用防堵塞型巴马克破碎装置，包括机体（1），其特征在于：所述机体（1）的顶端设置有进料口（3），且进料口（3）的外围焊接有支架（2），所述支架（2）顶面的中心处对应进料口（3）焊接有送料斗（5），且送料斗（5）内部焊接有支撑盘（9），所述支撑盘（9）底面的中心处紧固安装有电机（7），且电机（7）的输出端通过联轴器连接有轴杆（6），所述轴杆（6）的一端贯穿支撑盘（9）焊接有连接杆（15），且连接杆（15）的一端焊接有拨料板（8），所述支撑盘（9）表面的边缘处开设有下料口（10），且下料口（10）的下方位于支撑盘（9）底面贴合连接有缓冲盘（11），所述下料口（10）的外围焊接有T型柱（13），且T型柱（13）的一端与缓冲盘（11）穿插连接，并且T型柱（13）的表面套接有弹簧（12），所述支撑盘（9）的边缘处设置有下料嘴（14）。
