申请号：

CN202121628014.X

申请日：

2021.07.18

国家/省市：

41(河南)

授权公告号：

CN215295816U

授权公告日：

2021.12.24

主分类号：

F27B17/00

分类号：

F27B17/00;F27D3/00;B02C4/12;B02C4/30;B02C4/42;C09K3/14;C01F7/02

申请人：

登封市汇联磨料磨具有限公司

申请人地址：

452472 河南省郑州市登封市朝阳路张家门村

发明人：

张渊博

当前权利人：

登封市汇联磨料磨具有限公司

范畴分类：

35E

当前状态：

有效

摘要: 本实用新型公开了一种棕刚玉磨料的煅烧装置，包括入料仓以及煅烧窑体，所述入料仓和煅烧窑体之间是相互连通的；磨板，所述磨板是安装在入料仓的内侧壁上，所述磨板上设有多个通孔，所述磨板的上方设有用于细化磨料的磨辊，所述磨辊上转动连接有凹形安装板；承载板，所述承载板安装在磨板的底侧，所述承载板上设有可以贯穿通孔的磨销，所述磨销的上端呈球状设置且所述磨辊和磨销相互配合用于细化磨料。本实用新型通过往复丝杠、煅烧窑体、伸缩杆、磨辊、细化柱、磨板、磨销、凹形安装板、伸缩缸、承载板、顶板等结构的相互作用，从而可以将磨料进行细化，从而提高后续产品的光滑度。

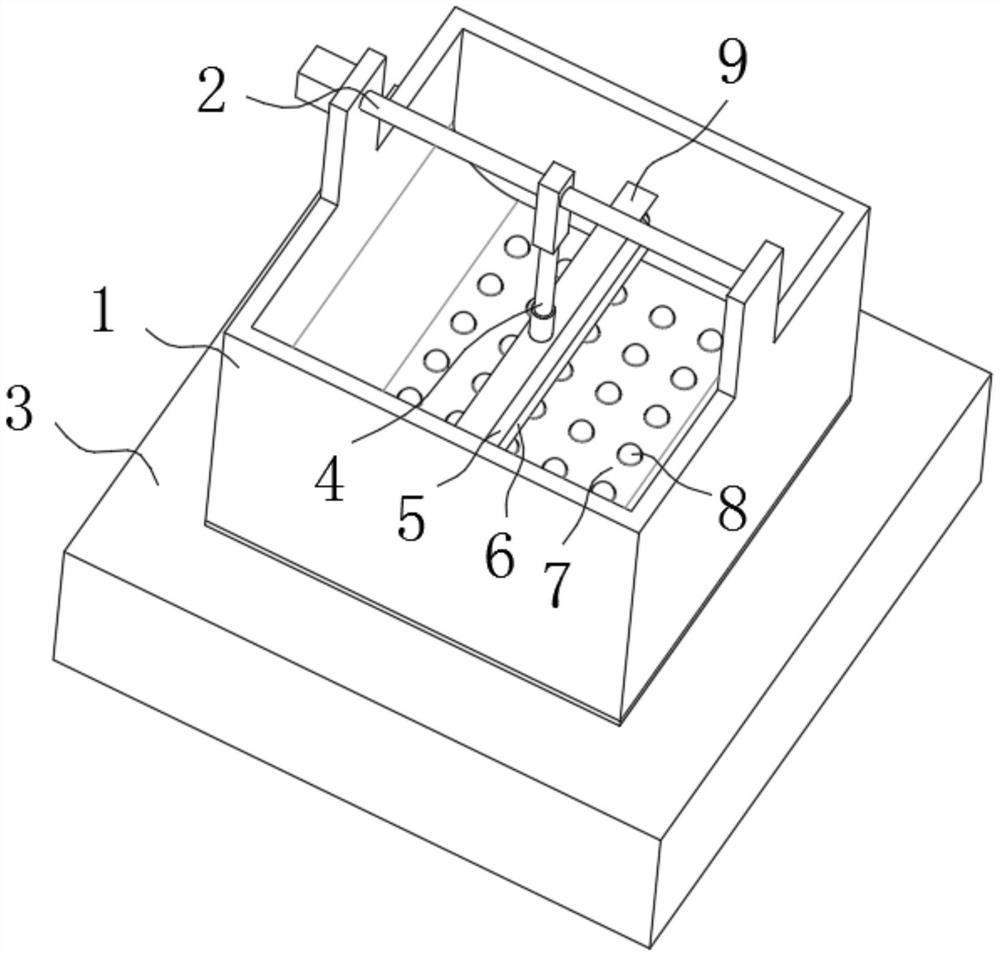

主权利要求: 1.一种棕刚玉磨料的煅烧装置，其特征在于,包括入料仓(1)以及煅烧窑体(3)，所述入料仓(1)和煅烧窑体(3)之间是相互连通的；磨板(7)，所述磨板(7)是安装在入料仓(1)的内侧壁上，所述磨板(7)上设有多个通孔，所述磨板(7)的上方设有用于细化磨料的磨辊(5)，所述磨辊(5)上转动连接有凹形安装板(9)；承载板(11)，所述承载板(11)安装在磨板(7)的底侧，所述承载板(11)上设有可以贯穿通孔的磨销(8)，所述磨销(8)的上端呈球状设置且所述磨辊(5)和磨销(8)相互配合用于细化磨料。
