申请号: 201721503954.X

申请日: 2017.11.10

国家/省市:中国江苏(32)

主分类号:B24D 11/04(2006.01)

授权公告号:207448258U

授权公告日:2018.06.05

分类号: B24D 11/04(2006.01); B24D 11/02(2006.01); B24D 3/28(2006.01)

申请人: 江苏瑞和磨料磨具有限公司

发明人: 陈瑞和; 陶海征; 高朋召; 郭文明; 陈沈萍

代理人: 苏向银

代理机构:北京东方灵盾知识产权代理有限公司(11506)

申请人地址:江苏省盐城市盐都区盐龙街道办事处青年路南、凤凰南路西

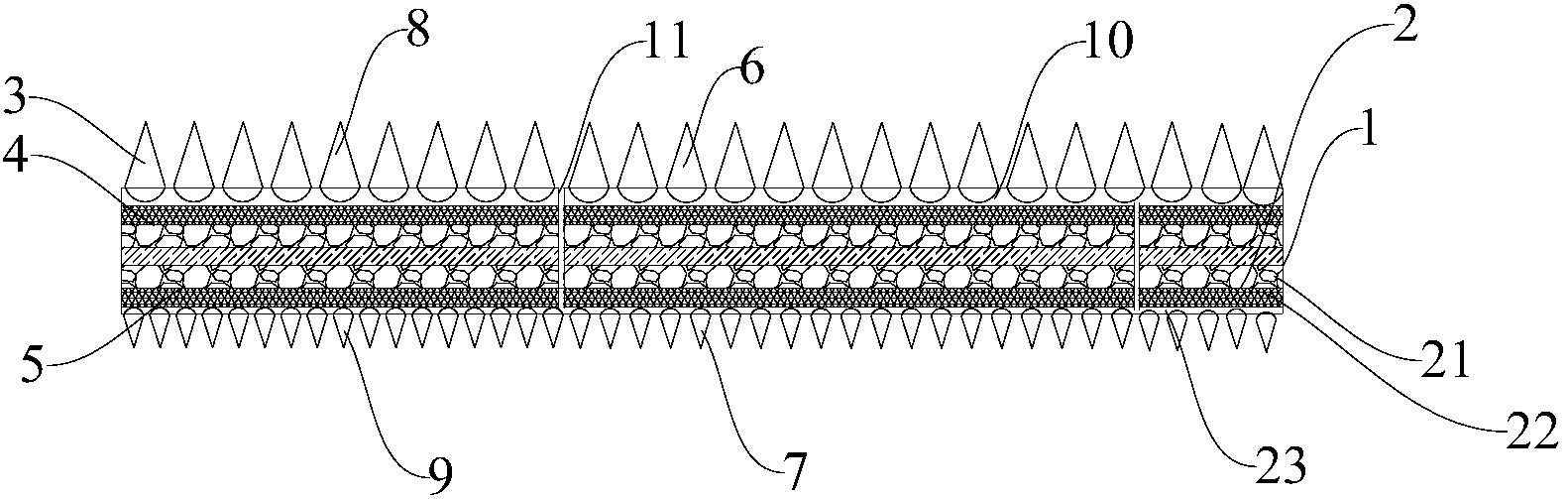

摘要： 本实用新型公开了一种粗磨抛光一次完成的双面磨砂布，基板由聚乙烯丙纶层、聚丙烯层和粘载层依次通过防水胶粘合，复合基布的上表面与下表面设置第一基板与第二基板，第一基板与第二基板的聚乙烯丙纶层通过粘合剂粘合复合基布的上表面与下表面，第一基板的粘载层与第二基板的粘载层设置第一磨砂颗粒层与第二磨砂颗粒层，第一磨砂颗粒层的磨砂颗粒大小大于第二磨砂颗粒层的磨砂颗粒的大小，磨砂颗粒一端嵌入在粘载层的圆形凹槽内，磨砂颗粒的另一端露出所述圆形凹槽，基板设置多个贯穿基板表面上下的通孔，本实用新型防止摩擦过程中产生的粉尘堵塞砂布表面，砂布不易变形，减小了磨砂颗粒层的磨损，粗磨抛光一次完成，降低了生产成本。

主权利要求

一种粗磨抛光一次完成的双面磨砂布，其特征在于，包括复合基布、基板和磨砂颗粒层，所述基板由聚乙烯丙纶层、聚丙烯层和粘载层依次通过防水胶粘合，所述复合基布的上表面与下表面设置第一基板与第二基板，第一基板与第二基板的聚乙烯丙纶层通过粘合剂粘合所述复合基布的上表面与下表面，所述第一基板的粘载层与所述第二基板的粘载层设置第一磨砂颗粒层与第二磨砂颗粒层，所述第一磨砂颗粒层的磨砂颗粒大小大于所述第二磨砂颗粒层的磨砂颗粒的大小，所述粘载层设置多个圆形凹槽，所述磨砂颗粒一端嵌入所述圆形凹槽内，所述磨砂颗粒的另一端露出所述圆形凹槽。
