申请号: 201720880538.5

申请日: 2017.07.20

国家/省市:中国江苏(32)

主分类号:B24D 5/02(2006.01)

授权公告号:207432032U

授权公告日:2018.06.01

分类号: B24D 5/02(2006.01)

申请人: 江苏苏北砂轮厂有限公司

发明人: 严光华; 严庆华; 陈金生; 孙桂林; 王冬霞

申请人地址:江苏省泰州市姜堰区姜堰镇人民北路85号（江苏苏北砂轮厂有限公司）

摘要：本实用新型公开了一种高厚度砂轮，由多片薄砂轮粘接成一体，相邻薄砂轮粘接处的粘结面为相互配合的凸台和凹槽，所述薄砂轮为3～5片；凸台和凹槽为圆形，与薄砂轮同心；凸台和凹槽的外径为1/4～1/3(r+R)+r,r为薄砂轮的内孔尺寸，R为薄砂轮的外径尺寸；凸台的高度和凹槽的深度为10～20mm。本实用新型设计合理、结构新颖，解决了整体式高厚度砂轮的制作难度大、投资成本高的问题，有效保证了密度、硬度、组织均匀性；由于扩大了粘接面积，有效提高了粘接面的结合强度，保证了在加工、检测过程中的成功率，不仅提高了产品质量，而且产品的回转强度得到了有效的提高，从而使用安全性能进一步得到提升。

主权利要求

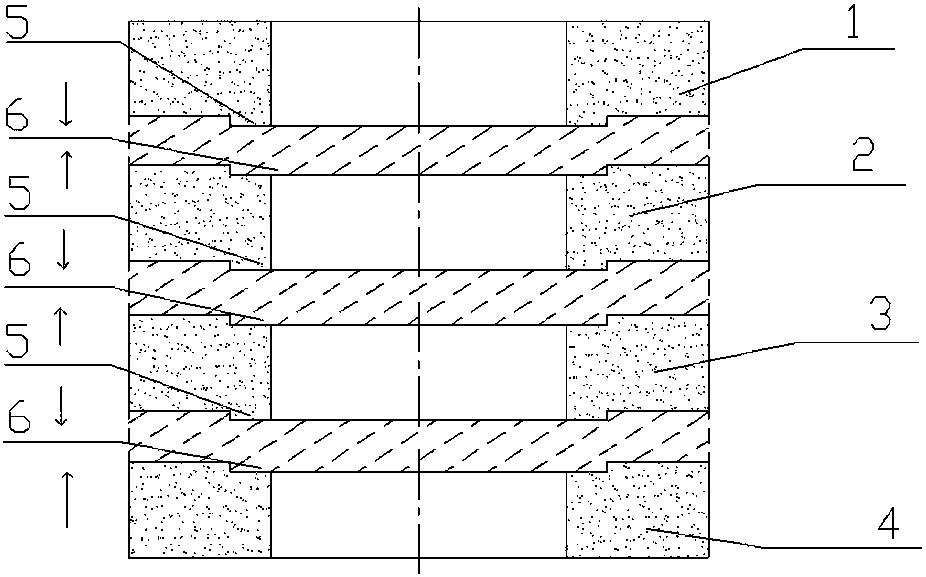

一种高厚度砂轮，由多片薄砂轮粘接成一体，其特征在于相邻薄砂轮粘接处的粘结面为相互配合的凸台和凹槽，即一片薄砂轮在粘结面处有一个沿厚度方向向外的凸台，另一片砂轮在粘结面处有一个沿厚度方向向内的与所述凸台相配合的凹槽。
