申请号: 201721454223.0

申请日: 2017.11.03

国家/省市:中国青岛(95)

主分类号:B24B 1/00(2006.01)

授权公告号:207372831U

授权公告日:2018.05.18

分类号: B24B 1/00(2006.01); B24B 41/06(2012.01); B24B 57/00(2006.01)

申请人: 青岛理工大学

发明人: 梁森; 周运发; 郑长升; 路庆贺

代理人: 赵敏玲

代理机构:济南圣达知识产权代理有限公司(37221)

申请人地址:山东省青岛市市北区抚顺路11号

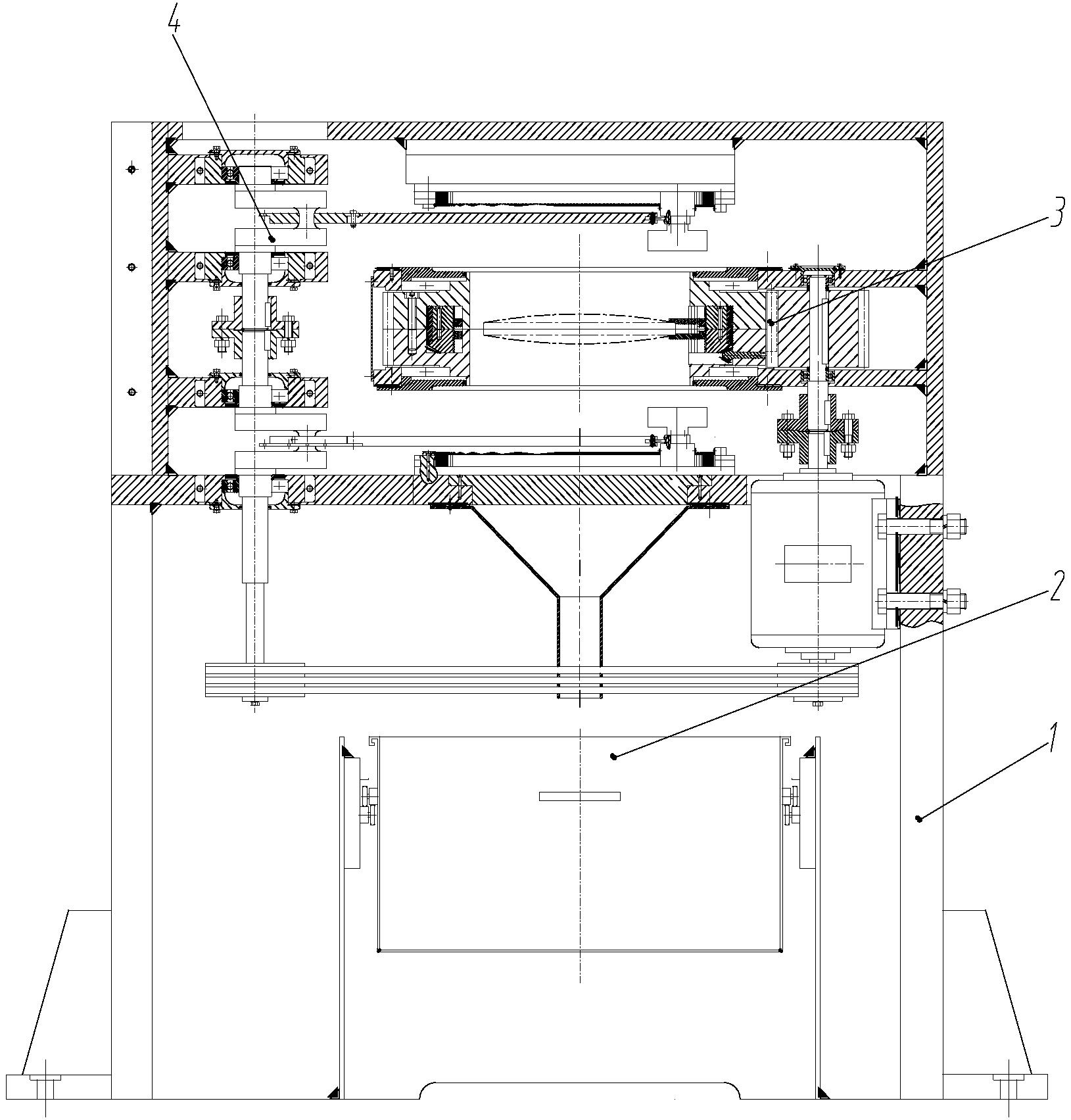

摘要：本实用新型公开了一种双面圆盘类小曲率面构件的磁力研磨机，包括工件旋转机构、工件夹紧机构、研磨磁头的往复式直线运动机构及磁性磨料收集装置。整个机器在一个双轴输出电机的带动下，分别通过齿轮传动实现工件自转和皮带传动带动双偏心式曲轴滑块完成磁力研磨头的往复直线运动，两者传动比为1:1，实现工件自转一圈而磁力研磨头往复直线运动一次，在磁力刷的作用下，两者运动配合使得工件上的加工轨迹均匀布满整个加工表面，在此过程中的磁性磨料收集装置要完成磨料收集，提高了工件的加工质量和效率。该磁力研磨机能完成高精度大直径镜片的光整研磨，在高精密机械加工领域有广泛的应用前景。

主权利要求

一种双面圆盘类小曲率面构件的磁力研磨机，其特征在于，包括安装在床身上的工件旋转机构、工件夹紧机构、研磨磁头的往复式直线运动机构；所述的工件夹紧机构安装在工件旋转机构内用于夹紧工件；所述的研磨磁头的往复式直线运动机构包括无相位差且结构相同的上双偏心式曲轴滑块机构和下双偏心式曲轴滑块机构，所述的上、下双偏心式曲轴滑块机构分别驱动一个上磁力研磨头和下磁力研磨头在工件的上表面和下表面进行往复直线运动；所述的工件旋转机构和双偏心式曲轴滑块机构在一个驱动电机的驱动下实现工件的自转和上、下磁力研磨头的往复直线运动；工件自转一圈而磁力研磨头的往复直线运动一次；两者运动的配合使得加工轨迹均匀布满整个加工表面。
