官方微信申请号: 201720954431.0
申请日: 2017.08.02
国家/省市:中国河南(41)
主分类号:B24B 41/04(2006.01)
授权公告号:207155540U
授权公告日:2018.03.30
分类号: B24B 41/04(2006.01); F16N 11/00(2006.01)
申请人: 河南诺威磨具有限公司
发明人: 林森
代理人: 韩晓莉
代理机构:41138
申请人地址:河南省开封市精细化工产业园区（东祥伟业化工有限公司院内）

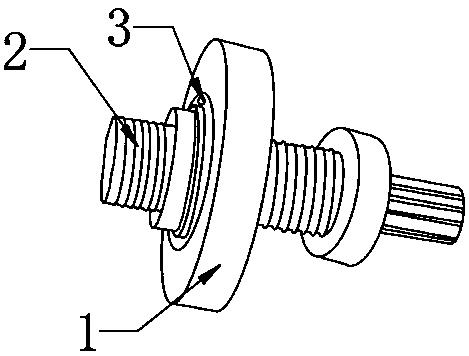

摘要：本实用新型提供一种高效组合砂轮，包括丝杆、第一固定螺母、第二固定螺母、小砂轮、转动把、环形管道、加液口以及漏孔，所述丝杆固定在小砂轮左侧，所述第一固定螺母安装在主砂轮左侧，所述第二固定螺母安装在主砂轮右侧，所述小砂轮固定在丝杆右端面，所述转动把安装在小砂轮右端面，该设计解决了原有砂轮没有组合调节功能的问题，包括所述环形管道安装在主砂轮内部，所述加液口开设在环形管道外表面，所述漏孔开设在环形管道内侧，该设计解决了原有砂轮不方便加润滑剂的问题，本实用新型结构合理，便于组合安装，调节方便，使用便捷，适用范围广，可靠性高。
主权利要求
一种高效组合砂轮，包括主砂轮、组合调节机构以及便捷润滑机构，其特征在于：所述主砂轮安装在组合调节机构左侧，所述组合调节机构安装在主砂轮右侧，所述便捷润滑机构安装在主砂轮内部；所述组合调节机构包括丝杆、第一固定螺母、第二固定螺母、小砂轮以及转动把，所述丝杆固定在小砂轮左侧，所述第一固定螺母安装在主砂轮左侧，所述第二固定螺母安装在主砂轮右侧，所述小砂轮固定在丝杆右端面，所述转动把安装在小砂轮右端面；所述便捷润滑机构包括环形管道、加液口以及漏孔，所述环形管道安装在主砂轮内部，所述加液口开设在环形管道外表面，所述漏孔开设在环形管道内侧。
