申请号: 201621363068.7
申请日: 2016.12.12
国家/省市: 中国青岛(95)
主分类号: B24D 7/06(2006.01)
授权公告号: 206316947U
授权公告日: 2017.07.11
分类号: B24D 7/06(2006.01)
申请人: 青岛四砂泰益超硬研磨股份有限公司
发明人: 余卫东; 陈刚祖; 单冬冬; 宋忠涛
申请人地址: 山东省青岛市经济开发区松花江西路

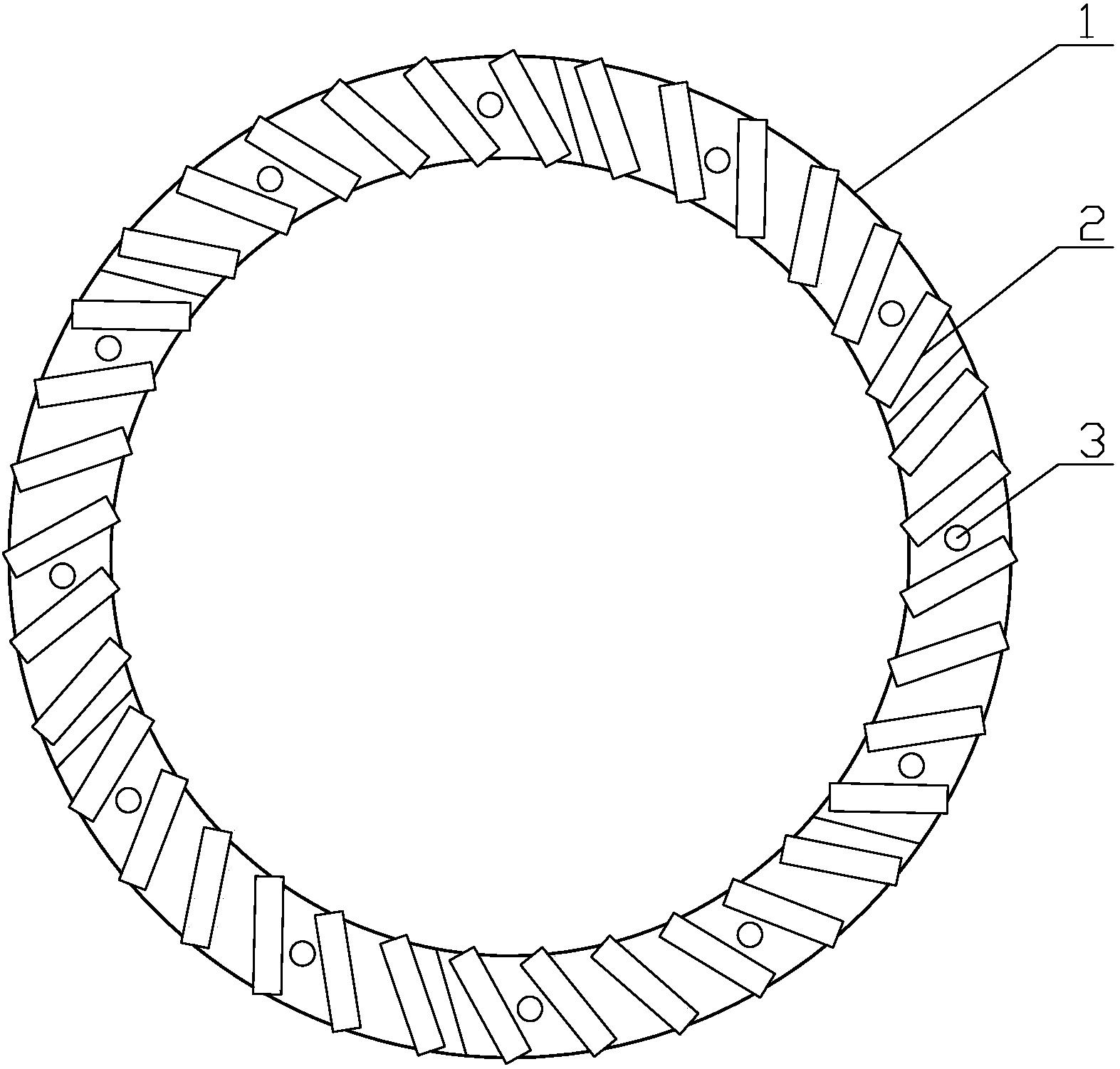

摘要： 本实用新型具体涉及一种应用于磨床的砂轮平面金刚石磨盘，其特征在于包括环形的磨盘，磨盘由6块等分圆周的弧形磨盘块组成，每块弧形磨盘块的外端面焊接有5‑10块长方形的金刚石磨块，金刚石磨块在磨盘上呈圆形放射状排列，每块磨块与磨盘半径线的夹角为15‑50度。本实用新型具有结构合理、使用方便、装卸效率高、平整度高的优点。使用本实用新型，有效的缩短了修整时间。

主权利要求
1.一种砂轮平面金刚石磨盘，其特征在于包括环形的磨盘，磨盘由6块等分圆周的弧形磨盘块组成，每块弧形磨盘块的外端面焊接有5-10块长方形的金刚石磨块，金刚石磨块在磨盘上呈圆形放射状排列，每块金刚石磨块与磨盘半径线的夹角为15-50度。
