磨料磨具网

　　1, 磨料

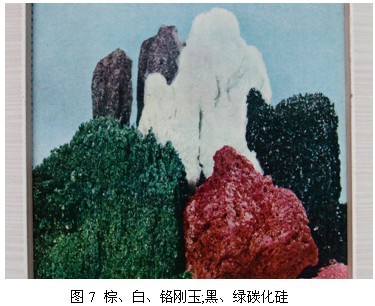

　　刚玉
　　(1)棕刚玉: 熔块法, 倾倒法, 流放法
　　①原料:矾土 含Al2O3>70% 1.5t
　　 铁屑 0.2
　　 焦碳 0.1
　　② 三相电弧炉
　　　　
　　成品:Al2O3>97% TiO2 2∽3%
　　(2)单晶刚玉: (棕刚玉原料)+黄铁矿
　　 Al2S3+6H2O→2Al(OH)3+3H2S↑ (3)白刚玉: 铝氧粉
　　(4) 铬刚玉: 铝氧粉+Cr2O3 0.5∽3%
　　 碳化硅
　　(1)黑碳化硅
　　①原料: 石英 SiO2 44.5∽59%
　　 焦碳 C 34∽44%
　　 木屑 0∽11%
　　②设备: 固定炉, 活动炉
　　

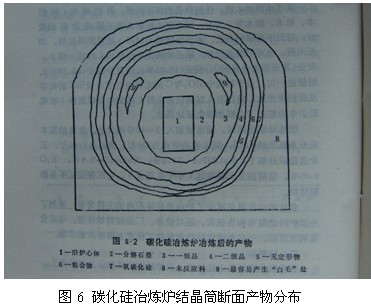

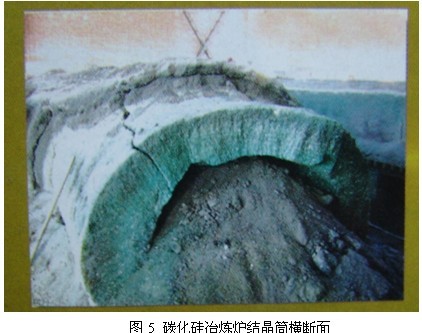

　　③炼后的产物分布
　　
　　1,炉心 2,石墨 3, 4, SiC 5, 无定形物
　　6,粘合物 7,氧碳化硅 8,炉料 9,白毛
　　④绿碳化硅: (黑碳化硅原料)+食盐 NaL 0∽8%
　　制粒:破碎,筛分,磁选,洗涤
　　破碎设备:对辊,球磨,无介质
　　
　　2, 磨具 三要素五因子
　　 磨料----材质, 粒度;
　　 结合剂----性能, 硬度;
　　 气孔----组织
　　(1)陶瓷结合剂磨具
　　①磨料
　　②结合剂原料
　　A,粘土:Al2O3•2SiO2•2H2O
　　a,有可塑性
　　b,引入 Al2O3, SiO2
　　c,耐火度:1570℃ 以上
　　 黄土,膨润土
　　B,长石:R2O•Al2O3•6 SiO2
　　 钾长石,钠长石,耐火度:1300℃ 左右
　　 a, 降低可塑性, 避免开裂
　　 b, 降低耐火度, 提高强度
　　C,石英:SiO2 耐火度:1700℃ 左右
　　 a, 属瘠性原料, 提高脆性, 自锐性好
　　 b, 减少碱性原料对碳化硅:的侵蚀
　　D,滑石:3MgO•4 SiO2•H2O 耐火度:1350℃左右
　　 a, 引入MgO
　　 b, 降低耐火度:
　　 c, 减少磨具发红
　　 E, 硼玻璃: 硼砂+长石
　　 a, 提高反应能力
　　 b, 用于刚玉磨具作高强度结合剂
　　③辅助材料
　　a,水玻璃:亦称泡花碱,
　　 石英+纯碱—Δ→
　　 作润湿剂,是结合剂的一部分
　　b,糊精:澱粉水解;起粘接作用,提高毛坯强度
　　④生产工艺
　　a,配混料:磨料+结合剂+润湿剂

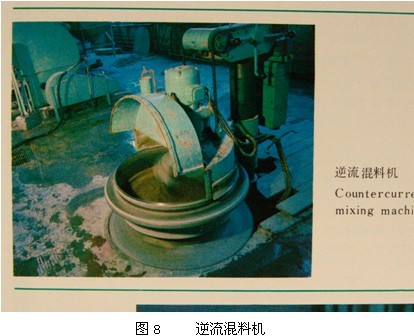

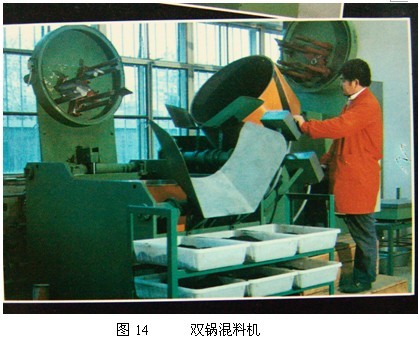

　　 混料设备
　　

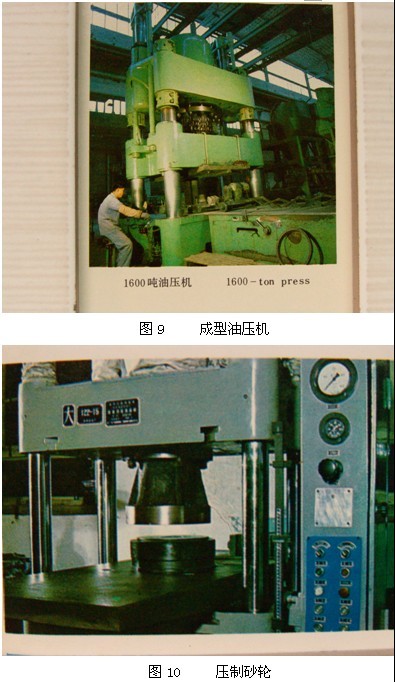

　　b,成型:压制,浇注
　　
　　c,干燥

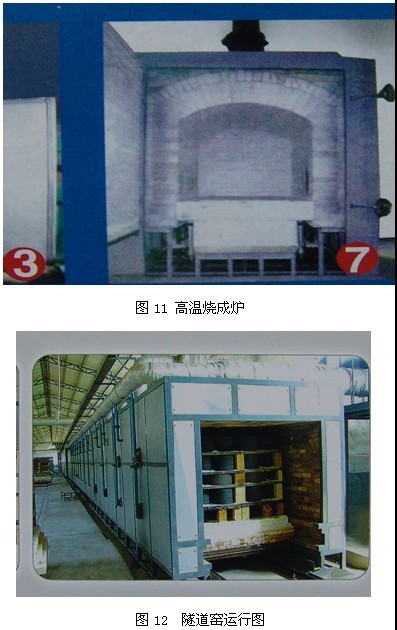

　　d,烧成:1250∽1300℃;燃料,设备
　　
　　e,加工:磨,车
　　f,检查:外观,强度,硬度,平衡
　　

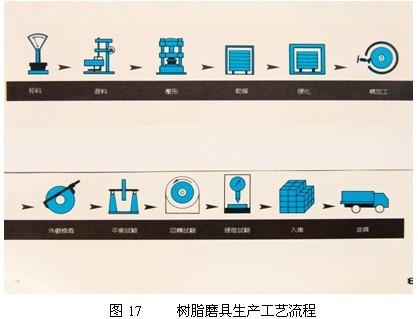

　　(2)树脂结合剂磨具
　　①酚醛树脂: 苯酚+甲醛
　　催化剂: 氨水----液体
　　 盐酸----固体
　　新酚,聚酰亚胺树脂
　　②配混料
　　磨料+液体+粉状+填料→混合
　　

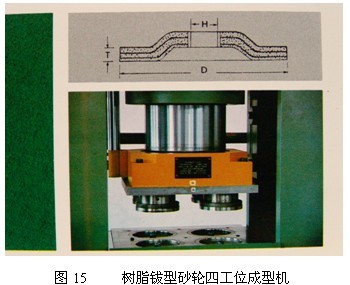

　　③成型: 冷压, 热压
　　
　　④硬化: 15h, 180℃, 保温4h
　　
　　⑤加工, 检查 (同)
　　
　　(3)橡胶结合剂磨具
　　①结合剂: 丁苯, 丁氰, 天然
　　②硬化剂: S
　　③配合剂:
　　促进剂:M,D,TMTD,H
　　软化剂:硬脂酸
　　填料:ZnO,MgO,CaCO3,Fe2O3,C

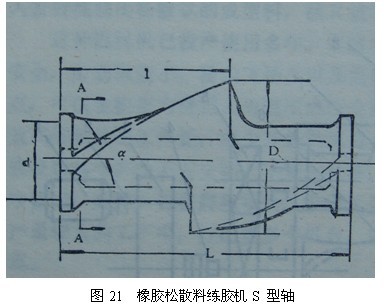

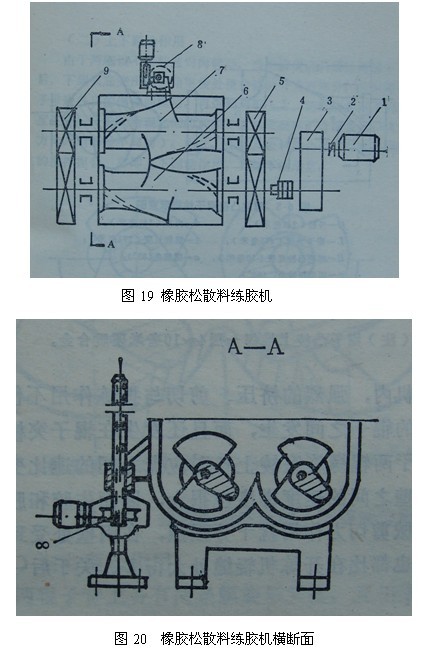

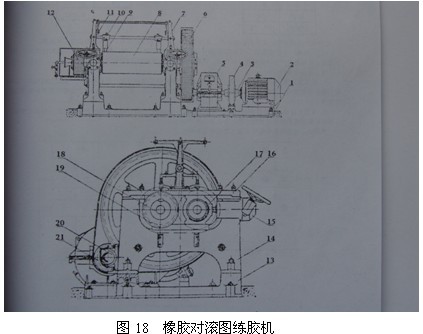

　　④炼胶,混料;对辊,松散机
　　　　

　　⑤成型: 切片, 迭压, 松散料
　　⑥硬化: 180℃, 8h (4,4), 带模, 脱模
　　⑦加工, 检查 (同)
