申请号：

CN202121468945.8

申请日：

2021.06.30

国家/省市：

41(河南)

授权公告号：

CN215700956U

授权公告日：

2022.02.01

主分类号：

B24D18/00

分类号：

B24D18/00

申请人：

登封市松仁磨料磨具有限公司

申请人地址：

452470 河南省郑州市登封市唐庄乡张村郭村

发明人：

王文豪

当前权利人：

登封市松仁磨料磨具有限公司

代理人：

王文利

代理机构：

河南省古格知识产权代理事务所(普通合伙) 41197

范畴分类：

26F

当前状态：

有效

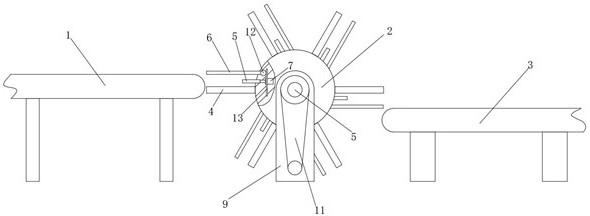

摘要: 本实用新型涉及磨料磨具生产相关领域，具体为一种磨料磨具生产用翻转装置，机体包括输入带、形状为圆柱体的旋转装置和输出带，输入带位于旋转装置的一端，输出带位于旋转装置的另一端，输入带的高度高于输出带的高度；旋转装置周向上设有形状为矩形的放置平台、推动块和压紧平台，推动块位于放置平台与压紧平台之间，压紧平台在旋转装置上周向旋转，推动块在旋转装置上移动，砂轮通过输入带送到放置平台上，随后通过压紧平台将其压紧，进而旋转装置旋转，随后当能够将砂轮推到输出带时，从而压紧平台的下降的同时推动块通过气缸机构将压紧平台上的砂轮推出，进而推到输出带上，从而实现砂轮的翻转，降低工人的劳动力，有利于提高工作效率。

主权利要求: 1.一种磨料磨具生产用翻转装置，包括机体，其特征在于：所述机体包括输入带（1）、形状为圆柱体的旋转装置（2）和输出带（3），所述输入带（1）位于所述旋转装置（2）的一端，所述输出带（3）位于所述旋转装置（2）的另一端，所述输入带（1）的高度高于所述输出带（3）的高度，所述输入带（1）和所述输出带（3）与所述旋转装置（2）的转轴垂直设置；所述旋转装置（2）周向上设有形状为矩形的放置平台（4）、推动块（5）和压紧平台（6），所述推动块（5）位于所述放置平台（4）与所述压紧平台（6）之间，所述压紧平台（6）在所述旋转装置（2）上周向旋转，所述推动块（5）在所述旋转装置（2）上相对所述压紧平台（6）水平移动，所述推动块（5）的长度小于所述压紧平台（6）的长度。
