申请号: 201720954409.6

申请日: 2017.08.02

国家/省市:中国河南(41)

主分类号:B24B 41/00(2006.01)

授权公告号:207155533U

授权公告日:2018.03.30

分类号: B24B 41/00(2006.01); B24B 55/06(2006.01); B24B 55/00(2006.01); B24B 55/12(2006.01)

申请人: 河南诺威磨具有限公司

发明人: 林森

代理人: 韩晓莉

代理机构:41138

申请人地址:河南省开封市精细化工产业园区（东祥伟业化工有限公司院内）

摘要： 本实用新型提供一种新型树脂砂轮，包括风扇、散热开关、蓄电池、进灰斗、弧形固定槽、收集盒、抽气机以及吸灰开关，所述风扇安装在散热外壳内部，所述散热开关安装在蓄电池左端面，所述蓄电池固定在散热外壳上端面，该设计解决了原有树脂砂轮散热效果不好的问题，所述进灰斗固定在固定壳左端面上侧，所述弧形固定槽安装在固定壳上端面，所述收集盒安装在固定壳内部左侧，所述抽气机安装在固定壳内部右侧，所述吸灰开关安装在固定壳右端面，该设计解决了原有树脂砂轮没有自动吸灰功能的问题，本实用新型结构合理，散热效果好，清灰方便，便于组合安装，适用范围广，可靠性高。

主权利要求

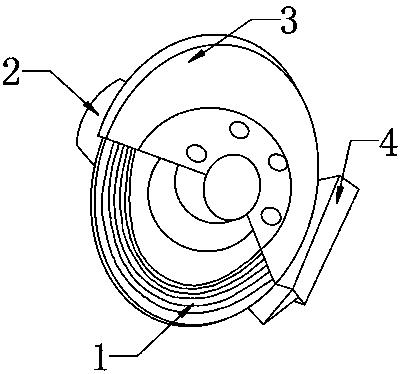

一种新型树脂砂轮，包括砂轮主体、散热机构、防护壳以及吸灰机构，其特征在于：所述砂轮主体安装在防护壳内部，所述散热机构安装在防护壳左端面，所述防护壳安装在砂轮主体外侧，所述吸灰机构安装在防护壳底部；所述散热机构包括散热外壳、风扇、散热开关以及蓄电池，所述散热外壳固定在防护壳左端面，所述风扇安装在散热外壳内部，所述散热开关安装在蓄电池左端面，所述蓄电池固定在散热外壳上端面；所述吸灰机构包括固定壳、进灰斗、弧形固定槽、收集盒、挡板、抽气管、抽气机以及吸灰开关，所述固定壳安装在防护壳下侧，所述进灰斗固定在固定壳左端面上侧，所述弧形固定槽安装在固定壳上端面，所述收集盒安装在固定壳内部左侧，所述挡板安装在固定壳内部中间位置，所述抽气管安装在抽气机左端面上侧，所述抽气机安装在固定壳内部右侧，所述吸灰开关安装在固定壳右端面。
