申请号: 201720356795.9

申请日: 2017.04.07

国家/省市:中国江苏(32)

主分类号:B24D 5/16(2006.01)

授权公告号:206998651U

授权公告日:2018.02.13

分类号: B24D 5/16(2006.01)

申请人: 江苏新砺河磨具科技有限公司

发明人: 仲怀民; 袁春晓

代理人: 陈丽君

代理机构:上海海颂知识产权代理事务所（普通合伙）(31258)

申请人地址:江苏省镇江市扬中市新坝镇科技园区南自路

摘要： 本实用新型提供的一种新型钢轨修磨砂轮，包括砂轮本体和砂轮背盘，砂轮背盘相对于磨头法兰盘的端面设有三个均匀分布的锥形凸台，锥形凸台内设有螺纹孔，锥形凸台与法兰盘的凹槽紧密配合并通过内部紧固螺栓进行固定，锥面配合减少砂轮与磨头主轴的同轴性偏差，紧固螺栓不会收到驱动力和发作用冲击力发生损坏；在砂轮背盘的另一端面设有内卡合环、外卡合环和固定环，内外卡合环和固定环与砂轮本体的端面上的两个凸环为对应关系，增加了两者在结合时的接触面和咬合深度，使两者的结合更紧密，尤其是在内、外卡合环和固定环上还设有凸台和斜槽，加强了砂轮背盘对砂轮本体侧面的咬合深度，使两者不易分离脱落；该实用新型结构简单，安全性更高。

主权利要求

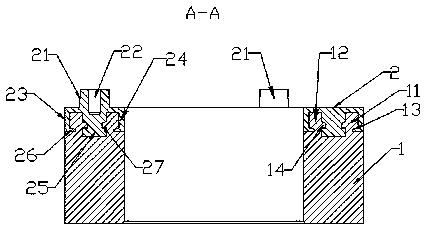

一种新型钢轨修磨砂轮，其特征在于，包括砂轮本体和砂轮背盘，所述砂轮背盘为圆环状结构，所述砂轮背盘相对于磨头法兰盘的端面设有锥形凸台，所述锥形凸台为三个，所述锥形凸台以所述砂轮背盘的圆心均匀分布，所述锥形凸台内设有螺栓孔，所述螺栓孔位于所述锥形凸台的中心位置；所述砂轮背盘的另一端面上设有外卡合环、内卡合环和固定环，所述外卡合环位于所述砂轮背盘的外环圆周上，所述内卡合环位于所述砂轮背盘的内环圆周上，所述固定环位于所述卡合环与所述内卡合环之间，所述外卡合环与内卡合环的顶部均设有第一凸台，所述第一凸台向所述固定环的方向延伸，所述固定环的两侧设有第一斜槽，所述第一斜槽的缺口朝向所述固定环的内部；所述砂轮本体相对于所述砂轮背盘的端面设有第一凸环和第二凸环，所述第一凸环为圆环结构，所述第一凸环的位置、结构与所述外卡合环和所述固定环之间空隙的位置、结构为配合关系，所述第二凸环为圆环结构，所述第二凸环的位置、结构与所述内卡合环和所述固定环之间空隙的位置、结构为配合结构；所述第一凸环和所述第二凸环的两侧分别设有第二斜槽和第二凸台，所述第二凸台的位置、大小、形状与所述第一斜槽的位置、大小、形状为配合关系，所述第二斜槽的位置、大小、形状与所述第一凸台的位置、大小、形状为配合关系。
