申请号: 201720794434.2

申请日: 2017.07.03

国家/省市:中国河南(41)

主分类号:B24B 9/16(2006.01)

授权公告号:206825144U

授权公告日:2018.01.02

分类号: B24B 9/16(2006.01)

申请人: 中南钻石有限公司

发明人: 卢灿华; 张猛; 陈方兴; 赵鑫; 魏争艳; 杨超

代理人: 邓金涛

代理机构:北京鼎宏元正知识产权代理事务所(普通合伙)(11458)

申请人地址:河南省南阳市方城县中南公司院内

摘要： 本实用新型公开了一种便携式复合片专用毛刺打磨机，包括底座、固定在底座上的电机和电机带动的砂轮，其中，电机的旋转头上固定有转动套筒，转动套筒内壁上设有沿周向的限位台，限位台上搭有第一压板，第一压板与电极的旋转头固定，旋转头与转动套筒之间还设置有平键；转动套筒顶端与砂轮连接件固定，砂轮连接件顶端设有限位块，限位块伸入砂轮中央的通孔内；通孔的上方设有第二压板，第二压板的直径大于通孔的直径，第二压板与限位块固定连接。本申请结构简单、功能实用，砂轮打磨效率高于手动方式，操作安全，通过低速、安全电压即可实现毛刺的打磨处理，从而保证切割产品的尺寸和质量要求，可快速解决批量切割产品的打磨难题。

主权利要求

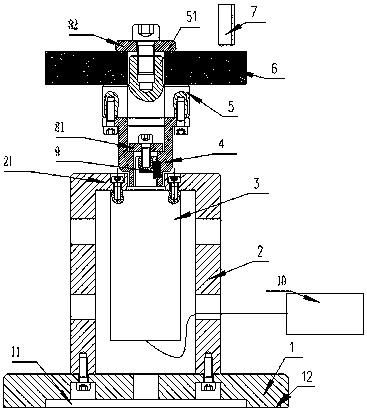

1.一种便携式复合片专用毛刺打磨机，其特征在于：包括底座、固定在底座上的电机（3）和由电机（3）带动的砂轮（6），其中，所述电机（3）的旋转头上固定有转动套筒（4），所述转动套筒（4）内壁上设有沿周向的限位台，限位台上搭有第一压板（81），所述第一压板（81）与电机的旋转头固定，所述旋转头与转动套筒（4）之间还设置有平键(9)；所述转动套筒（4）顶端与砂轮连接件(5)固定，所述砂轮连接件(5)顶端设有限位块(51)，所述限位块(51)伸入砂轮（6）中央的通孔内；所述通孔的上方设有第二压板(82)，所述第二压板(82)的直径大于通孔的直径，所述第二压板(82)与限位块(51)固定连接。
