       申请号: 201520796041.6
       申请日: 2015.10.15
       国家/省市: 中国河南(41)
       主分类号: G01B 5/06(2006.01)
       授权公告号: 205037841U
       授权公告日: 2016.02.17
       分类号: G01B 5/06(2006.01)
       申请人: 郑州磨料磨具磨削研究所有限公司
       发明人: 吕申峰; 张克选; 高艳兵; 包华
       代理人: 时立新
       代理机构: 41104
       申请人地址: 河南省郑州市高新区梧桐街121号

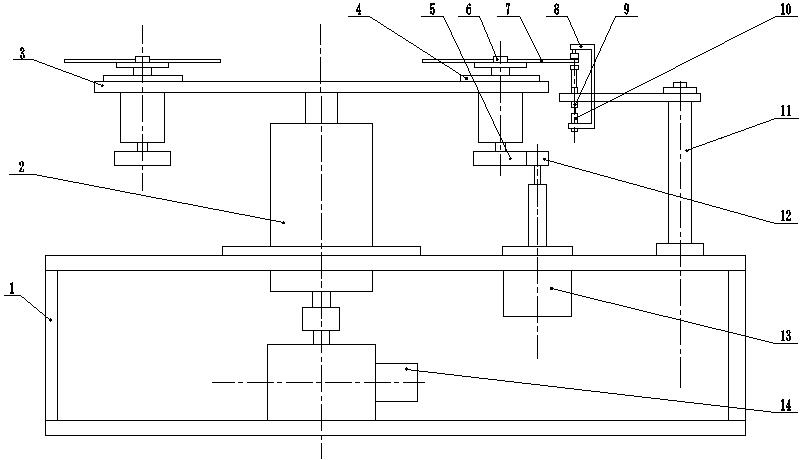

       摘要： 多工位高精度切割砂轮测厚仪，属于检测装置技术领域，包括机架、回转盘和若干工位台，机架上从中间至右边依次设有回转分度机构、工位台驱动电机和┐形支架，机架内设有用以驱动回转分度机构的回转分度机构电机；所述回转盘设于回转分度机构的顶部，若干工位台均布于回转盘的四周，工位台的底部设有钢轮，所述工位台驱动电机的顶部设有橡胶轮，钢轮和橡胶轮啮合连接，┐形支架的左端设有螺旋测微头装置。本实用新型可自动检测每片砂轮不同位置的厚度，并记录数据，提高工作效率，减轻检验员的劳动强度。

       主权利要求 1.多工位高精度切割砂轮测厚仪，其特征在于，包括机架、回转盘和若干工位台，机架上从中间至右边依次设有回转分度机构、工位台驱动电机和┐形支架，机架内设有用以驱动回转分度机构的回转分度机构电机；所述回转盘设于回转分度机构的顶部，若干工位台均布于回转盘的四周，工位台的底部设有钢轮，所述工位台驱动电机的顶部设有橡胶轮，钢轮和橡胶轮啮合连接，┐形支架的左端设有螺旋测微头装置。
