       申请号: 201420759883.X
       申请日: 2014.12.08
       国家/省市: 中国河南(41)
       主分类号: B03B 5/64(2006.01)
       授权公告号: 204338310U
       授权公告日: 2015.05.20
       分类号: B03B 5/64(2006.01)
       申请人: 宝丰恒瑞新材料有限公司
       发明人: 曹二虎; 梁中子; 李可东
       申请人地址: 河南省平顶山市宝丰县南部产业集聚区

       摘要： 本实用新型公开了一种碳化硅刃料大颗粒沉降装置，其原理为根据各料径大颗粒的沉降速度设定所要经过沉降罐的各料径范围的最大流量，并计算处溢流出来的成品料浆在沉降罐内的上升速度，使其低于所要控制的大颗粒粒径的沉降速度，所要控制的大颗粒就渐渐沉入罐底，然后放入下面的空桶中除去碳化硅刃料中的大颗粒，本实用新型利用溢流罐平台高度与沉降罐上口高度差，使溢流管内流出的成品料浆进入沉降罐内二次溢流除去大颗粒，本实用新型具有节能环保、设备简单、投资小、效果佳、安全可靠、方便实用的优点。

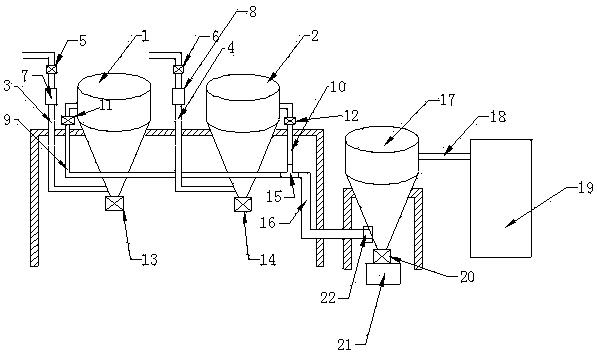

       主权利要求 1.一种碳化硅刃料大颗粒沉降装置，其特征在于：包括第一进水管，所述的第一进水管的上部进水端处设置有阀门a和流量计A，所述的第一进水管的下部出水端与溢流罐A的下部外侧壁相连接，所述的溢流罐A的上部外侧壁连接有下料管A，所述的下料管A的上端设置有阀门A，所述的下料管A的另一端与三通接头的左侧水平端相连接，所述的三通接头的上部连接有下料管B，所述的下料管B的上端设置有阀门B，下料管B的进料端与溢流罐B的上部外侧壁相连接，所述的溢流罐B的下部外侧壁连接有第二进水管，所述的第二进水管的上部进水端处设置有阀门b和流量计B，所述的三通接头的右侧水平端连接有下料管C，所述的下料管C靠近出料端处设置有缓流帽，下料管C的出料端的与沉降罐的下部外侧壁相连接，所述的沉降罐的底部设置有阀门G，所述的阀门G下部设置有废渣桶，所述的沉降罐的上部外侧壁连接有沉降罐出料管，所述的沉降罐出料管的另一端连接有成品池。
