申请号：

CN202110889080.0

申请日：

2021.08.04

国家/省市：

41(河南)

公开号：

CN113732966A

公开日：

2021.12.03

授权公告号：

CN113732966B

授权公告日：

2022.07.12

主分类号：

B24D3/24

分类号：

B24D3/24;B24D18/00

申请人：

郑州磨料磨具磨削研究所有限公司

申请人地址：

450001 河南省郑州市高新区梧桐街121号

发明人：

赵延军  王礼华  张高亮  钱灌文  左冬华  曹剑锋  孙冠男

当前权利人：

郑州磨料磨具磨削研究所有限公司

代理人：

杨海霞

代理机构：

郑州联科专利事务所(普通合伙) 41104

范畴分类：

26F

引用专利：

CN109676541A,20190426;CN111331525A,20200626;CN105127917A,20151209;CN105081990A,20151125;CN109968224A,20190705;CN102601745A,20120725;US2016263863A1,20160915;JP2000198075A,20000718

当前状态：

有效

摘要: 本发明涉及一种复合结合剂砂轮，该砂轮的各原料重量百分比组成为：预处理磨料45‑65%、树脂粘接剂8~20%、六方氮化硼5‑12%、二氧化硅5‑10%，陶瓷粉5‑15%、预合金粉粘接剂6‑12%、硼粉1‑3%。本发明制备的复合结合剂超硬砂轮在磨削外延片时可以达到纳米级磨削表面质量，且砂轮有一定自锐性强，锋利性好。在加工碳化硅晶体外延片的精加工上具有明显优势，能够解决现在碳化硅晶体外延片的背减加工难题。

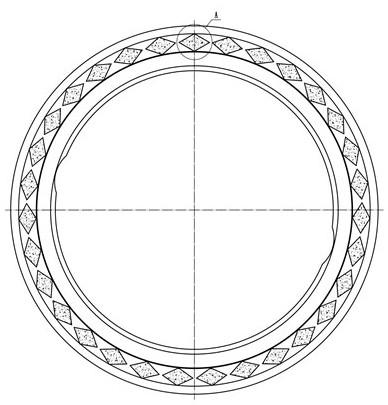

主权利要求: 1.一种复合结合剂砂轮，其特征在于，该砂轮由基体和磨料层组成，所述磨料层的各原料重量百分比为：预处理磨料45-65%、树脂粘接剂8~20%、六方氮化硼5-12%、二氧化硅5-10%，陶瓷粉5-15%、预合金粉粘接剂6-12%、硼粉1-3%；所述预处理磨料经下述步骤制备获得：1）将聚醚砜溶解到二甲基甲酰胺中，配成质量浓度15-25%的聚醚砜混合液；2）将钛酸酯偶联剂以1:100-120的质量比加入到二甲基甲酰胺中，混合均匀；3）将金刚石磨料和普通磨料以2-4:1的质量比添加到步骤2）所得混合溶液中，混合均匀；4）然后将步骤3）所得产物在70-90℃的烘箱中，烘至溶液中二甲基甲酰胺失重百分比为40-60%；5）将步骤4）所得溶液加入到步骤1）所得聚醚砜混合液中，混匀，得到预处理混合液；6）将步骤5）所得预处理混合液，装入塑料注射器中，然后放在静电喷雾装置的塑料注射器的金属喷头处，施加40-60kv的电压、以50mm/min的注射速度，将预处理混合液从塑料注射器的金属喷头处滴落至含有纯水的容器中，包裹着聚醚砜的混合磨料从水中析出；7）将步骤6）所得产物烘干，制备获得粒度在40-60μm的球形预处理磨料。
