申请号: 201721330655.0

申请日: 2017.10.16

国家/省市:中国江苏(32)

主分类号:B24B 53/14(2006.01)

授权公告号:207387444U

授权公告日:2018.05.22

分类号: B24B 53/14(2006.01)

申请人: 江苏万金精密刀具有限公司

发明人: 薛明杰

代理人: 谢东

代理机构:32315

申请人地址:江苏省扬州市邗江区美湖路9号4

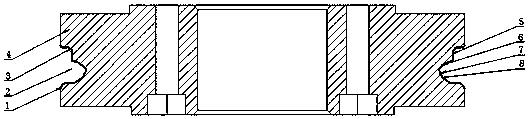

摘要：本实用新型公开了一种用于修整麻花钻头磨削砂轮的金刚石滚轮。属于切削加工技术领域，包括环形滚轮本体，所述环形滚轮本体沿外周面设有工作凹槽，所述工作凹槽表面设有金刚石层，工作凹槽包括直角凹槽和圆弧凹槽，直角凹槽一直角边与环形滚轮本体的径向平行为径向直角边，直角凹槽另一直角边与环形滚轮本体的轴向平行为轴向直角边，径向直角边与轴向直角边之间倒圆角，轴向直角边连接有圆弧凹槽，所述圆弧凹槽包括与轴向直角边连接的第一圆弧底以及与第一圆弧底相连接的第二圆弧底，所述第二圆弧底与环形滚轮本体外周面相交。金刚石滚轮的工作凹槽与磨削砂轮工作面相匹配，相对于金刚笔具有定位精准、修整精度高、修整面积大、修整效率高的特点。

主权利要求

一种用于修整麻花钻头磨削砂轮的金刚石滚轮，包括环形滚轮本体，其特征在于：所述环形滚轮本体沿外周面设有工作凹槽，所述工作凹槽表面设有金刚石层，工作凹槽包括直角凹槽和圆弧凹槽，直角凹槽一直角边与环形滚轮本体的径向平行为径向直角边，直角凹槽另一直角边与环形滚轮本体的轴向平行为轴向直角边，径向直角边与轴向直角边之间倒圆角，轴向直角边连接有圆弧凹槽，所述圆弧凹槽包括与轴向直角边连接的第一圆弧底以及与第一圆弧底相连接的第二圆弧底，所述第二圆弧底与环形滚轮本体外周面相交。
