申请号: 201721089205.7

申请日: 2017.08.17

申请人: 郑州市瑞赛机械有限公司

发明人: 赵迎春; 刘庆攀

       摘要：

       本实用新型提供一种砂轮放网装置，涉及磨料磨具生产设备领域。一种砂轮放网装置，包括机架，放网机构，厚度检测机构，供网机构。本实用新型提供了一种砂轮芯网的自动放网装置，采用机器替代了传统的人工放网，并且本实用新型提供的厚度检测机构能够完美的避免放网过程中出现多放或者漏放的问题，杜绝了次品砂轮产生的可能。大大提高了产品的合格率，并且提高了工作效率，在保证质量的前提下大大提高效益。

       主权利要求:

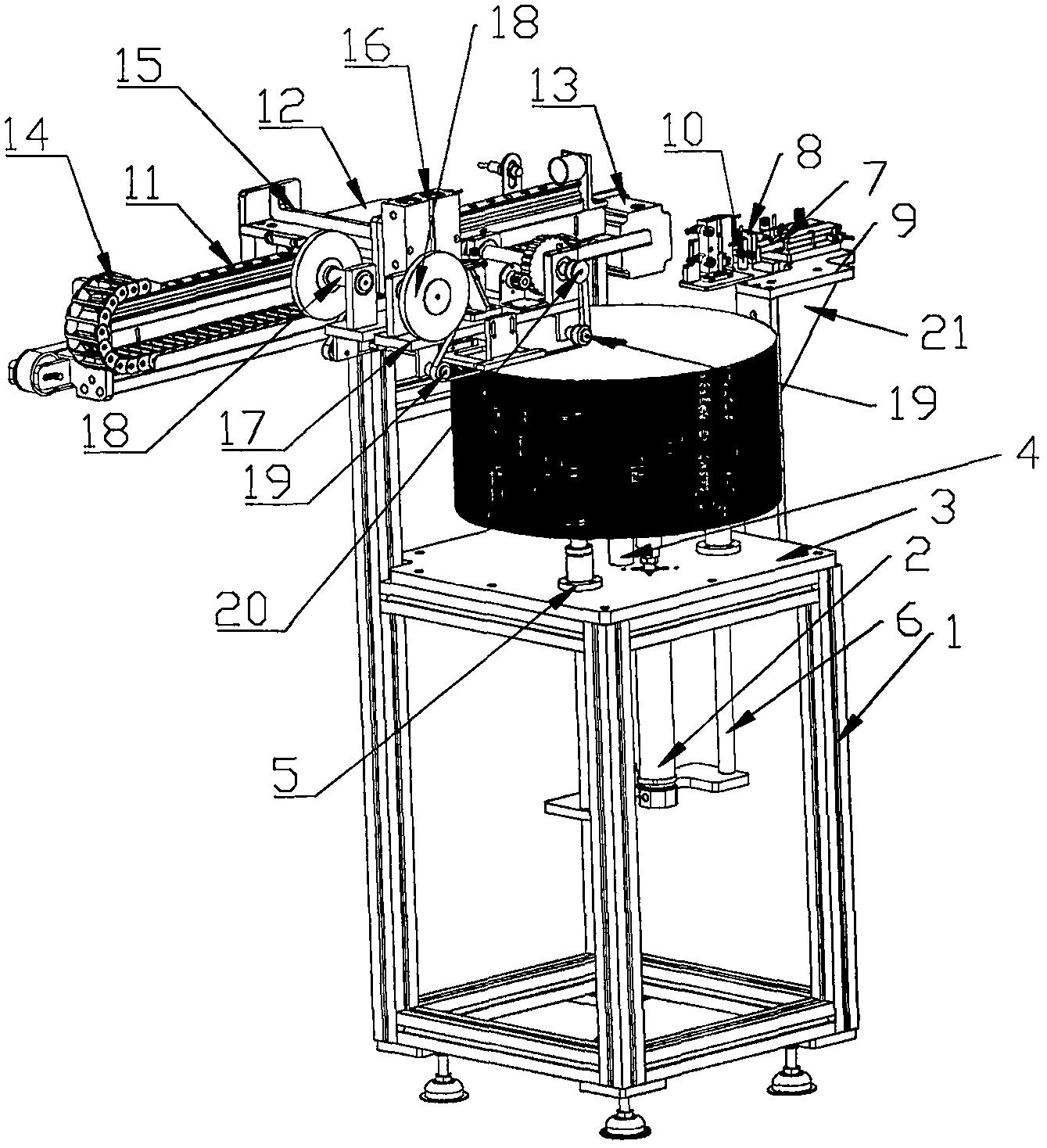

       一种砂轮放网装置，其特征在于：所述放网装置包括机架，放网机构，厚度检测机构，供网机构；所述放网机构设置在机架上，包括抬升气缸，放网底板，放网导向轴，直线轴承，抬升导向轴，所述抬升气缸底部和机架连接，另一端连接放网底板，所述抬升导向轴一段连接机架，另一端通过直线轴承穿在放网地板上，所述直线轴承设置在放网底板上，所述放网底板中间设置放网导向轴；所述厚度检测装置包括驱动气缸，移动底板，厚度检测底板，厚度检测传感器，其中所述厚度检测底板固定在机架上，所述驱动气缸一端固定在厚度检测底板上，另一端连接移动底板，所述移动底板上设置厚度检测传感器；所述供网机构包括导轨，滑块，导轨步进电机，拖链，粘网机构，其中所述导轨固定在机架上，所述导轨步进电机设置在导轨一端用以驱动设置在导轨上的滑块，所述粘网机构固定在滑块上，所述拖链一端连接导轨一端，另一端连接粘网机构。
