申请号: 201711080305.8

申请日: 2017.11.06

国家/省市:中国广州(81)

公开号: 107617933A

公开日: 2018.01.23

主分类号:B24B 1/00(2006.01)

分类号: B24B 1/00(2006.01)

申请人: 广东工业大学

发明人: 潘继生; 罗斌; 阎秋生; 郑坤

代理人: 罗满

代理机构:北京集佳知识产权代理有限公司(11227)

申请人地址:广东省广州市番禺区大学城外环西路100号

摘要： 本发明公开了一种动态磁场磁流变抛光装置，包括：外壳，其内部设有内齿轮，其中部设有中心轴承套筒；动力输入机构，其包括输入轴，输入轴通过第一轴承连接在中心轴承套筒内壁上，输入轴的外壁上设有中心齿轮；转动机构，其包括轴、轴套筒、行星齿轮和轴承套筒保持架以及轴保持架，轴下端设有圆柱体永磁铁，轴套筒下端设有抛光盘，抛光盘的下表面设有沟槽。其中在动态磁场的作用下，可以迫使无磨料更新的磁流变液抛光垫转变成有磨料的自锐和形状的实时恢复的抛光垫。此外提高了抛光加工的均匀性和效率，在一个动力输入的情况下实现了抛光盘的公转和自转、动态磁场和流体动压力的形成多重功，无需另外加电机驱动磁极旋转，装置结构紧凑。

主权利要求

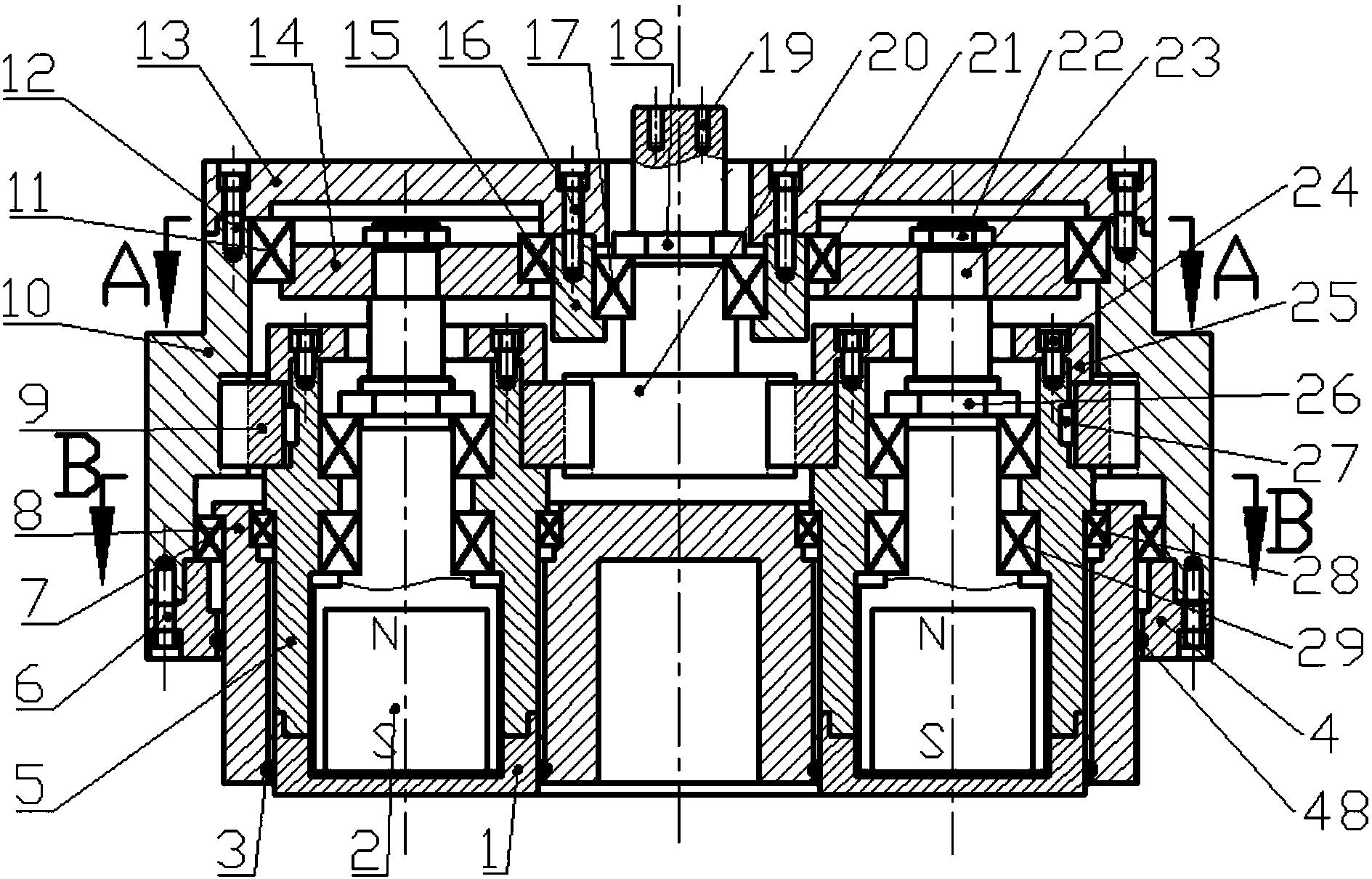

一种动态磁场磁流变抛光装置，其特征在于，包括：外壳，其内部设有内齿轮，其中部设有中心轴承套筒；动力输入机构，其包括输入轴，所述输入轴通过第一轴承连接在所述外壳的所述中心轴承套筒内壁上，所述输入轴的外壁上设有中心齿轮；转动机构，其包括轴、轴套筒以及分别与所述内齿轮和所述中心齿轮啮合的行星齿轮，所述行星齿轮套设在所述轴套筒外部，所述轴通过第二轴承连接在所述轴套筒内部，所述轴下端设有圆柱体永磁铁，所述轴套筒下端设有抛光盘，所述抛光盘和所述轴下端构成容纳所述圆柱体永磁铁的腔室，所述抛光盘的下表面设有沟槽，还包括和所述输入轴共轴设置的轴承套筒保持架，所述轴承套筒保持架的外侧壁通过第三轴承连接在所述外壳的内壁上，所述轴承套筒保持架上设有通孔，所述轴套筒通过第四轴承连接在所述轴承套筒保持架的所述通孔的内壁上，所述抛光盘的底端突出于所述轴承套筒保持架的底端，还包括轴保持架，所述轴保持架通过第五轴承套设在所述中心轴承套筒外壁上，通过第六轴承连接在所述外壳内壁上，所述轴的上端固定在所述轴保持架上。
