申请号: 201610287692.1
申请日: 2016.05.04
国家/省市: 中国河南(41)
公开号: 105773454A
公开日: 2016.07.20
主分类号: B24D 5/04(2006.01)
分类号: B24D 5/04(2006.01); B24D 7/04(2006.01); B24D 18/00(2006.01)
申请人: 郑州磨料磨具磨削研究所有限公司
发明人: 吕申峰; 高艳兵; 张克选; 包华
代理人: 王聚才
代理机构: 郑州联科专利事务所（普通合伙）(41104)
申请人地址: 河南省郑州市高新区梧桐街121号

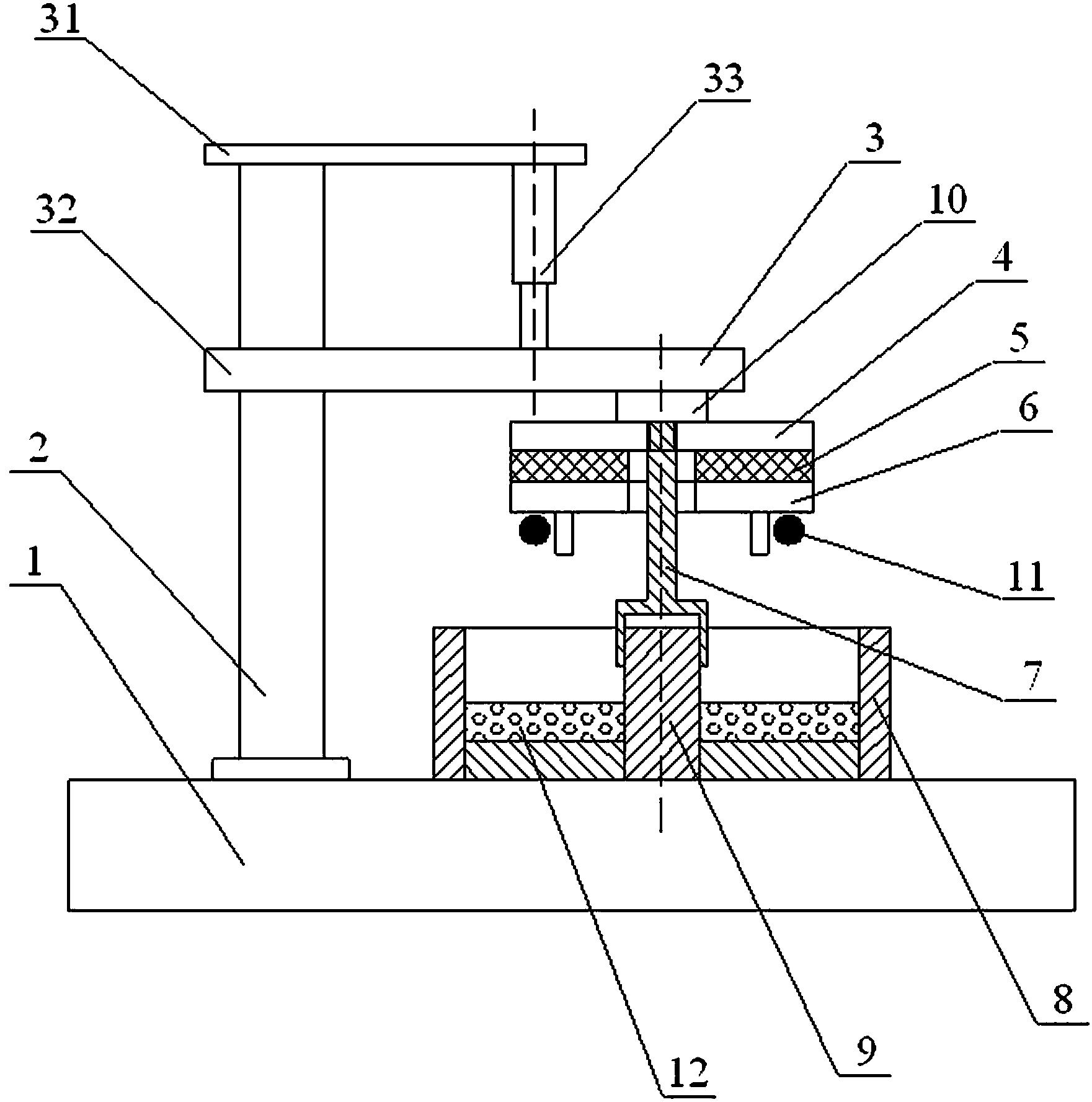

摘要： 本发明涉及一种砂轮增强用钢环定位投放装置及方法，包括底座，底座上设有竖直的旋转立柱，旋转立柱的下端与底座转动连接，旋转立柱的上端设有升降机构，升降机构的下端固定连接有安装板，安装板的下端固定连接有磁铁吸盘，磁铁吸盘的下端设有三爪卡盘，三爪卡盘下方设有竖直的中心定位套，中心定位套的上端与安装板固定连接，中心定位套的下端设有开口向下的圆形开口，中心定位套的下方设有砂轮模套，砂轮模套的中心设有与中心定位套下端圆形开口配合使用的圆柱形模具芯轴。该装置结构简单、操作方便，解决了目前砂轮生产中钢环放入时，存在钢环和砂轮难同心、甚至不在同一水平面上、增强效果降低、影响平衡性能的问题。

主权利要求
1.一种砂轮增强用钢环定位投放装置，包括底座，其特征在于：所述底座上设有竖直的旋转立柱，旋转立柱的下端与底座转动连接，旋转立柱的上端设有升降机构，升降机构的下端固定连接有安装板，安装板的下端固定连接有磁铁吸盘，磁铁吸盘的下端设有三爪卡盘，磁铁吸盘的中心设有通孔，三爪卡盘下方设有竖直的中心定位套，中心定位套的上端分别穿过三爪卡盘的中心和磁铁吸盘的通孔，且中心定位套的上端与安装板固定连接，中心定位套的下端设有开口向下的圆形开口，所述中心定位套的下方设有砂轮模套，砂轮模套设置于底座之上，砂轮模套的中心设有与中心定位套下端圆形开口配合使用的圆柱形模具芯轴。
