       申请号:201510993396.9
       申请日:2015.12.28
       国家/省市:中国河南(41)
       公开号:105500128A
       公开日:2016.04.20
       主分类号:B24B 5/12(2006.01)
       分类号:B24B 5/12(2006.01); B24B 47/12(2006.01); B24B 47/20(2006.01); B24B 47/25(2006.01); B24B 47/00(2006.01); B24B 55/06(2006.01)
       申请人:郑州磨料磨具磨削研究所有限公司
       发明人:吴晓磊; 杨小鹏; 韩瑞锋
       代理人:王聚才
       代理机构:郑州联科专利事务所（普通合伙）(41104)
       申请人地址:河南省郑州市高新区梧桐街121号
       摘要：本发明涉及一种普通磨料砂轮内外圆磨床，包括底座，底座内设有实现工件上升、旋转、定位的部件，底座上设有主体机架，主体机架上设有实现内磨轮和外磨轮上升、下降、左右移动以及旋转的内磨头部件和外磨头部件。该装置对普通磨料圆柱砂轮的内孔和外圆同时加工，实现同步“进刀”，大大提高了加工效率，此外设置的磨轮损耗在线补偿部件提高了加工精度，该装置采用整体密封、负压除尘和充气冷却，以此实现了干式磨削，适用范围广，具有较高的推广意义。

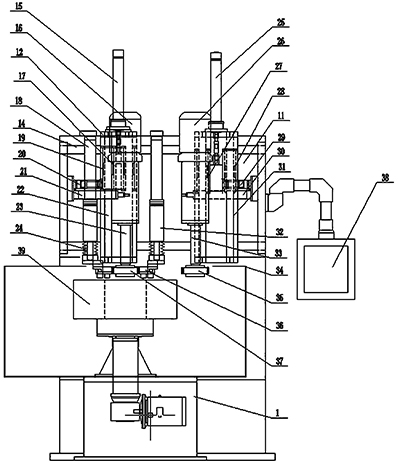

       主权利要求：1.普通磨料砂轮内外圆磨床，其特征在于：包括底座，底座内分别设置有工件旋转电机、竖直的工件转台上升油缸、竖直的工件定位油缸，工件转台上升油缸位于工件旋转电机的右侧，工件定位油缸位于工件转台上升油缸的右侧，工件旋转电机转动连接有竖直的工件旋转轴，工件旋转轴的上端固定连接有工件旋转平台，工件转台上升油缸的上端设有液压马达，液压马达上设置有竖直的连接轴，连接轴的上端设有工件转台，工件定位油缸的上端设有工件定位板；所述主体机架的上端和下端各安装有左右移动导向杆，左右移动导向杆上安装有左右移动滑块，左右移动滑块上固定连接有安装底板，安装底板上设置有内圆磨头部件和外圆磨头部件，内圆磨头部件位于主体机架的左侧，外圆磨头部件位于主体机架的右侧；主体机架的左侧固定连接有内磨电动缸和内磨伺服电机，内磨伺服电机位于内磨电动缸的上方，内磨电动缸的活塞杆端与内圆磨头部件固定连接；主体机架的右侧固定连接有外磨电动缸和外磨伺服电机，外磨伺服电机位于外磨电动缸的上方，外磨电动缸的活塞杆端与外圆磨头部件固定连接；所述内圆磨头部件包括竖直设置的内磨升降油缸、内磨竖直导向杆、内磨滑块、内磨主轴支座、内磨电机、竖直设置的内磨主轴、内磨轮，内磨升降油缸的固定端设置于安装底板上，内磨滑块安装在内磨竖直导向杆上，内磨主轴支座固定连接在内磨滑块上，内磨主轴支座与内磨升降油缸的活塞杆端固定连接，内磨电机固定连接在内磨主轴支座上，内磨主轴与内磨电机转动连接，内磨轮与内磨主轴的下端固定连接；所述外圆磨头部件包括竖直设置的外磨升降油缸、外磨竖直导向杆、外磨滑块、外磨主轴支座、外磨电机、竖直设置的外磨主轴、外磨轮，外磨升降油缸的固定端设置于安装底板上，外磨滑块安装在外磨竖直导向杆上，外磨主轴支座固定连接在外磨滑块上，外磨主轴支座与外磨升降油缸的活塞杆端固定连接，外磨电机固定连接在外磨主轴支座上，外磨主轴与外磨电机转动连接，外磨轮与外磨主轴的下端固定连接；所述主体机架上安装有卡具导向底座，卡具导向底座上竖直设置有两个卡盘夹紧油缸，两个卡盘夹紧油缸分别位于内磨主轴的左右两侧，卡盘夹紧油缸的固定端与卡具导向底座固定连接，卡盘夹紧油缸的活塞杆端固定连接有卡具压盘，卡具导向底座上固定连接有分别用于内磨轮和外磨轮损耗在线补偿的磨轮损耗补偿部件；所述磨轮损耗补偿部件包括支架和高重复精度接近开关，支架与卡具导向底座固定连接，高重复精度接近开关与支架的下端固定连接，高重复精度接近开关与内磨轮和外磨轮均设有间距；所述主体机架上安装有对整个设备操作控制用的控制箱。
