申请号：

CN202121476529.2

申请日：

2021.07.01

国家/省市：

41(河南)

授权公告号：

CN216417033U

授权公告日：

2022.05.03

主分类号：

A47L5/36

分类号：

A47L5/36;A47L9/00;A47L9/10;A47L9/14;B23Q11/00;B24D18/00

申请人：

登封市松仁磨料磨具有限公司

申请人地址：

452470 河南省郑州市登封市唐庄乡张村郭村

发明人：

王文豪

当前权利人：

登封市松仁磨料磨具有限公司

代理人：

王文利

代理机构：

河南省古格知识产权代理事务所(普通合伙) 41197

范畴分类：

15P

当前状态：

有效

摘要: 本实用新型涉及清洁装置相关领域，具体为一种磨料磨具生产用机床清洁装置，包含吸尘机构、固定机构、箱体和移动机构，所述箱体内部分别设置有所述吸尘机构和所述固定机构，且所述固定机构位于所述吸尘机构的上方，所述箱体的外表面设置有所述移动机构；所述吸尘机构包含防护箱、电机、扇叶、过滤板、对接口、过滤芯、对接管道和过滤箱，所述箱体的内腔底部设置有所述防护箱，所述防护箱的内部竖直设置有所述电机，所述电机的输出端连接有所述扇叶，所述电机的底部设置有所述过滤板，所述防护箱的顶部设置有所述对接口；通过在箱体内设置吸尘机构，便于工人对机床外表面的铁屑和灰尘进行清理。

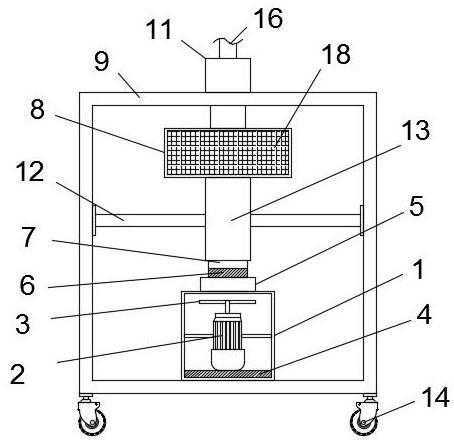

主权利要求: 1.一种磨料磨具生产用机床清洁装置，其特征在于：包含吸尘机构、固定机构、箱体和移动机构，所述箱体内部分别设置有所述吸尘机构和所述固定机构，且所述固定机构位于所述吸尘机构的上方，所述箱体的外表面设置有所述移动机构；所述吸尘机构包含防护箱（1）、电机（2）、扇叶（3）、过滤板（4）、对接口（5）、过滤芯（6）、对接管道（7）和过滤箱（8），所述箱体的内腔底部设置有所述防护箱（1），所述防护箱（1）的内部竖直设置有所述电机（2），所述电机（2）的输出端连接有所述扇叶（3），所述电机（2）的底部设置有所述过滤板（4），所述防护箱（1）的顶部设置有所述对接口（5），所述对接口（5）与所述对接管道（7）的一端相连，所述对接管道（7）的内部设置有所述过滤芯（6），所述对接管道（7）的外表面设置有所述过滤箱（8），所述过滤箱（8）位于所述箱体的上腔。
