申请号: 201721305943.0

申请日: 2017.10.11

申请人: 郑州博尔德磨料磨具有限公司

发明人: 程顺利

       摘要：

       本实用新型公开了一种除尘抛光机，包括底板，所述底板的底部固定连接有支撑腿，所述底板的顶部固定连接有固定板，所述固定板的顶部固定连接有外壳，所述外壳的内部设置有磨砂轮，所述外壳的顶部设置有散水器，所述散水器的底部贯穿外壳的顶部且延伸至外壳的内部。本实用新型通过设置有收集筒和过滤网，过滤网过滤掉铁屑及粉尘颗粒，收集筒收集杂物，通过设置有水泵和出水管，将水重新导入散水器内，进行打湿磨砂轮的操作，从而循环用水，减小对水资源的浪费通过设置有限位板、橡胶条和导流板，器件向右移动，挤压橡胶条，通过限位板限制橡胶条的位移及橡胶的回弹，使橡胶条曲折后绕过器件，从而阻挡磨砂轮转动所带动水流的溅出。

       主权利要求:

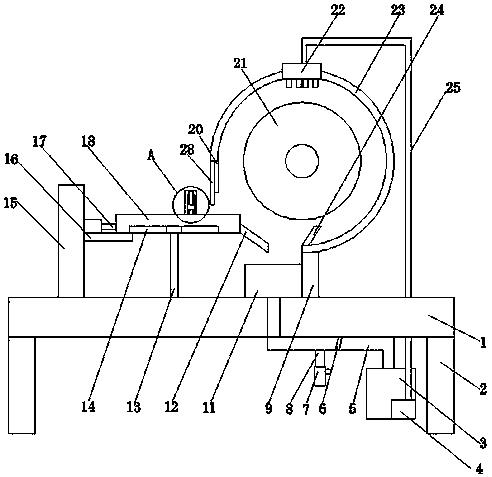

       一种除尘抛光机，包括底板（1），其特征在于：所述底板（1）的底部固定连接有支撑腿（2），所述底板（1）的顶部固定连接有固定板（9），所述固定板（9）的顶部固定连接有外壳（23），所述外壳（23）的内部设置有磨砂轮（21），所述外壳（23）的顶部设置有散水器（22），所述散水器（22）的底部贯穿外壳（23）的顶部且延伸至外壳（23）的内部，所述外壳（23）内腔的底部固定连接有挡板（24），所述外壳（23）的下方设置有收集箱（11），所述收集箱（11）的底部固定连接有连接管（5），所述连接管（5）的底端贯穿底板（1）的顶部且延伸至底板（1）的下方，所述连接管（5）的内部固定连接有过滤网（6），所述连接管（5）的底部固定连接有连接筒（8），所述连接筒（8）的外侧通过销轴铰接有收集筒（7），所述连接管（5）远离收集箱（11）的一端固定连接有水箱（3），所述水箱（3）的内部固定安装有水泵（4），所述水泵（4）的出水口处固定连接有出水管（25），所述出水管（25）的顶端贯穿水箱（3）的顶部且延伸至散水器（22）的内部。
