申请号: 201720068318.2

申请日: 2017.01.20

国家/省市: 中国山东(37)

主分类号: B24B 37/16(2012.01)

授权公告号: 206527636U

授权公告日: 2017.09.29

分类号: B24B 37/16(2012.01)

申请人: 潍柴动力股份有限公司

发明人: 王世杰; 王强; 孙艳伟; 王雨

代理人: 郭清

代理机构: 潍坊鸢都专利事务所(37215)

申请人地址: 山东省潍坊市高新技术产业开发区福寿东街197号甲

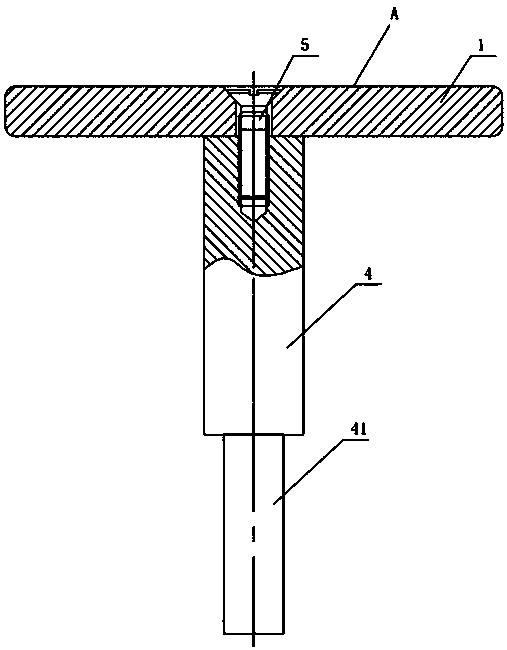

摘要： 本实用新型公开了一种大平面研磨专用砂轮，其包括呈盘状且用树脂制成的砂轮本体，砂轮本体的中部设有轴向设置的通孔，通孔的一端表面上设有轴向向内凹进且供螺栓头部嵌入的沉台，沉台的高度大于螺栓头部的高度，螺栓穿过上述通孔后且穿出端螺接有连接柱且连接柱的中心线与砂轮本体的轴向中心线共线设置，连接柱的一端设有可与转动驱动夹具连接的夹持柄；所述砂轮本体的圆周面与端部表面之间设有圆倒角。本实用新型具有与研磨平面接触面积大、研磨效率高的优点。

主权利要求

1.一种大平面研磨专用砂轮，包括呈盘状且用树脂制成的砂轮本体（1），其特征是：砂轮本体（1）的中部设有轴向设置的通孔（2），通孔（2）的一端表面上设有轴向向内凹进且供螺栓（5）头部嵌入的沉台（3），沉台（3）的高度大于螺栓（5）头部的高度，螺栓穿过上述通孔后且穿出端螺接有连接柱（4）且连接柱的中心线与砂轮本体的轴向中心线共线设置，连接柱（4）的一端设有可与转动驱动夹具连接的夹持柄（41）。
