       申请号: 201520264509.7
       申请日: 2015.04.27
       国家/省市: 中国青岛(95)
       主分类号: B24D 7/00(2006.01)
       授权公告号: 204621859U
       授权公告日: 2015.09.09
       分类号: B24D 7/00(2006.01); B24D 3/14(2006.01); B24D 3/28(2006.01)
       申请人: 青岛四砂泰益超硬研磨股份有限公司
       发明人: 易轶妹; 王珍; 李威
       申请人地址: 山东省青岛市经济开发区松花江西路

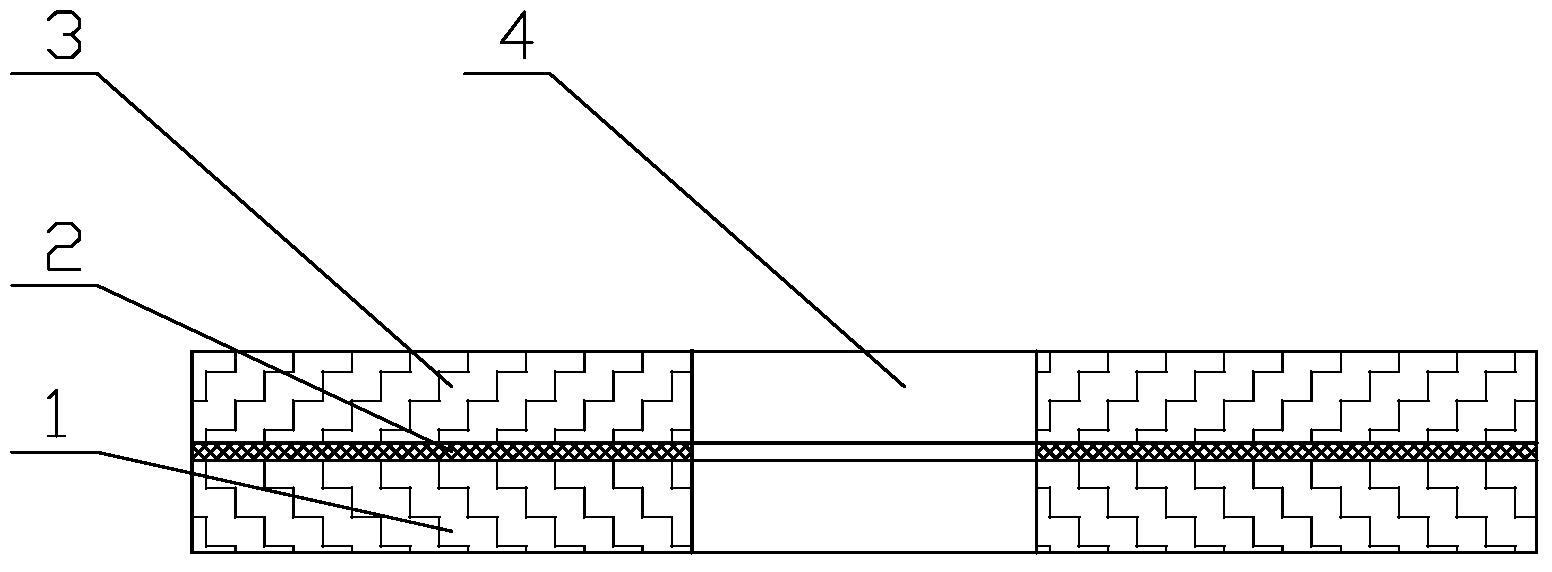

       摘要： 本实用新型具体涉及一种螺栓紧固磨手机壳砂轮，其特征在于包括上层砂轮、粘合层和下层砂轮，所述上层砂轮为陶瓷结合剂平形砂轮，下层为树脂结合剂螺栓紧固砂轮，陶瓷结合剂平形砂轮和树脂结合剂螺栓紧固砂轮之间设有粘合层，所述树脂结合剂螺栓紧固砂轮的上端面设有多条凸起，陶瓷结合剂平形砂轮的下端面上设有对应的多条凹槽，凸起的高度和凹槽的深度相同。本实用新型具有平衡性能好、组织均匀性好、磨削精度高的优点。本实用新型生产陶瓷结合剂平形砂轮时在沿砂轮直径方向和厚度方向，均使用了水压垫，砂轮的平衡性能和组织均匀性较国家标准规定值提高50％以上，砂轮平面组织均匀性得到提高，使砂轮各点自锐性保持一致，从而保证手机壳的磨削精度。

       主权利要求 1.一种螺栓紧固磨手机壳砂轮，其特征在于包括上层砂轮、粘合层和下层砂轮，所述上层砂轮为陶瓷结合剂平形砂轮，下层为树脂结合剂螺栓紧固砂轮，陶瓷结合剂平形砂轮和树脂结合剂螺栓紧固砂轮之间设有粘合层，所述树脂结合剂螺栓紧固砂轮的上端面设有多条凸起，陶瓷结合剂平形砂轮的下端面上设有对应的多条凹槽，凸起的高度和凹槽的深度相同。
